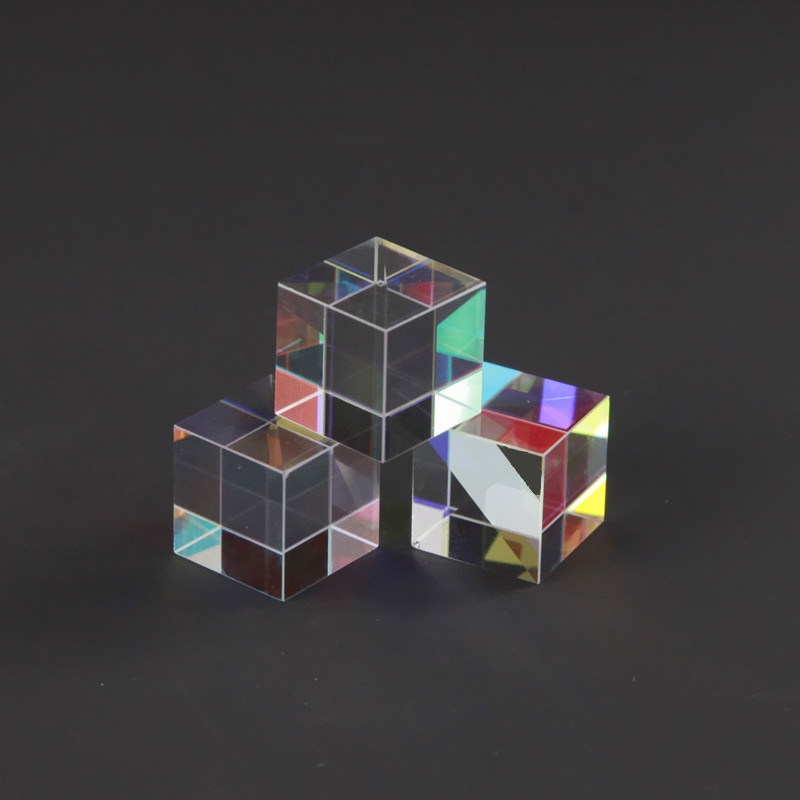

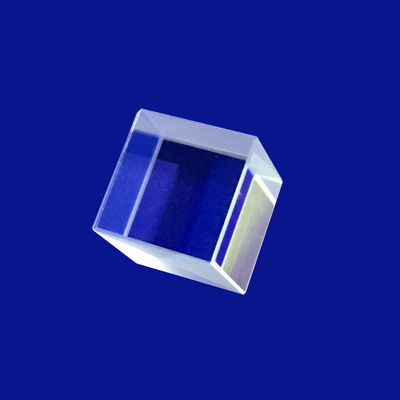

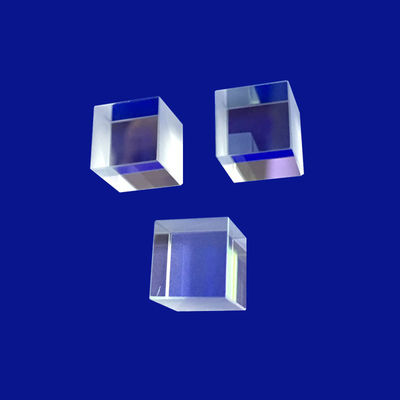

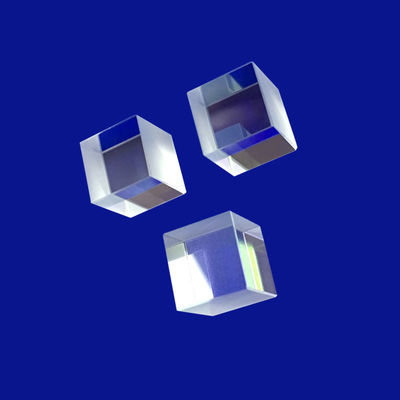

Χαλαζίας 25x25x25mm σαπφείρου μίνι οπτικό σχέδιο φακών

Ποιότητα Χαλαζίας 25x25x25mm σαπφείρου μίνι οπτικό σχέδιο φακών εργοστάσιο
Ποιότητα Χαλαζίας 25x25x25mm σαπφείρου μίνι οπτικό σχέδιο φακών εργοστάσιο
Ποιότητα Χαλαζίας 25x25x25mm σαπφείρου μίνι οπτικό σχέδιο φακών εργοστάσιο
Ποιότητα Χαλαζίας 25x25x25mm σαπφείρου μίνι οπτικό σχέδιο φακών εργοστάσιο
Ποιότητα Χαλαζίας 25x25x25mm σαπφείρου μίνι οπτικό σχέδιο φακών εργοστάσιο
Προδιαγραφές προϊόντος
Τόπος καταγωγής: Κίνα
Επωνυμία Μάρκας: Advance
Πιστοποίηση: ROHS\Reach
Αριθμός μοντέλου: Σαν απαιτήσεις
Ελάχιστη ποσότητα παραγγελίας: 1
Τιμή: $0.2~$100
Όροι πληρωμής: Τ/Τ&L/C
Δυνατότητα Προμήθειας: 1000k/ανά μήνα
Λεπτομέρειες προϊόντος
Επισημαίνω:

σχέδιο φακών 25mm οπτικό

,

Μίνι οπτικό σχέδιο φακών

,

Οπτικό πρίσμα κύβων γυαλιού χαλαζία
Material: H-K9L, BK7/H-K9L / Οπτικό γυαλί
Dimension Tolerance: +/-0,01 χλστ
Size: 25x25x25mm / Κατά παραγγελία
Angle Tolerance: 3"~2"
Application Area: Mini Optical Lens Designetc
Flatness: Ν=1~3
Shape: Σφαιρικός
Focal Length Tolerance: +/- 1%
Operatingtemperature: -20 έως 70 °C
Customized Support: OEM, ODM
Περιγραφή προϊόντος
Ζαφείρι Κουαρτζ 25x25x25mm Μίνι Οπτικό Σκοπός
Σε συστήματα λέιζερ υψηλής ισχύος και σε αισθητήρες ακραίων περιβαλλοντικών συνθηκών, οι παραδοσιακές οπτικές ενώσεις γυαλιού αναπόφευκτα αποτυγχάνουν λόγω θερμικού φακούς ή μηχανικής υποβάθμισης.Ζαφείρι Κουαρτζ 25x25x25mm Μίνι Οπτικό ΣκοπόςΟι υπηρεσίες παρέχουν μια στρατηγική λύση χρησιμοποιώντας δύο από τα πιο ανθεκτικά οπτικά υπόστρωμα στον κόσμο:Ασπρουλίνη(Al2O3) και υψηλής ποιότητας λιωμένη πυριτίνηΚουάρτς. Κατασκευάστηκε μέσα σε ένα συμπαγές25x25x25mm ΜίνιΚουβικό προφίλ, αυτά τα εξαρτήματα είναι προσαρμοσμένα για υψηλής απόδοσηςΣχεδιασμός οπτικών φακώνεφαρμογές, συμπεριλαμβανομένης της διαμόρφωσης δέσμης, της στροφής με λέιζερ και της ενσωμάτωσης ισχυρών προστατευτικών παραθύρων, όπου είναι υποχρεωτική η απόδοση σε υψηλές θερμοκρασίες και η ακραία φασματική σαφήνεια.
Η βασική γραμμή μηχανικής για ένα25x25x25mm ΜίνιΟ κύβιος φακός βασίζεται σε ακριβή αντιστοιχία υλικού.Ασπρουλίνηπαρέχει εξαιρετική σκληρότητα επιφάνειας (Mohs 9) και εξαιρετική θερμική αγωγιμότητα, καθιστώντας το ιδανικό για τις εξωτερικές οπτικές που εκτίθενται σε αμμουδιές, βάθη υψηλής πίεσης ή έντονη θερμότητα.Ταυτόχρονα, η υψηλή καθαρότητα μαςΚουάρτςΟι διαμορφώσεις παρέχουν θερμική επέκταση κοντά στο μηδέν και ένα εξαιρετικά υψηλό όριο ζημιών που προκαλούνται από λέιζερ (LIDT), εξασφαλίζοντας ότι, όταν είναι διαμορφωμένο ως εσωτερικό σύστημαΣχεδιασμός οπτικών φακώνΤο σύστημα μπορεί να χειριστεί την απόδοση λέιζερ πολλών κιλοβατ χωρίς στρέβλωση της διαστημικής δέσμης ή κίνδυνο καταστροφικής οπτικής ρωγμάτωσης.
Τεχνικές προδιαγραφές
Τεχνική παράμετρος Ικανότητες βάσης ζαφείριου Βασικές δυνατότητες του σιδήρου
Πλαίσιο προϊόντος Ζαφείρι Κουαρτζ 25x25x25mm Μίνι Οπτικό Σκοπός Ζαφείρι Κουαρτζ 25x25x25mm Μίνι Οπτικό Σκοπός
Τυποποιημένες διαστάσεις 25×25×25 mm (Μικροδιαστάσεις ανοχής ±0,01 mm) 25×25×25 mm (Μικροδιαστάσεις ανοχής ±0,01 mm)
Πεδίο μετάδοσης 0.17 μm - 5,5 μm (UV έως μεσαίο υπέρυθρο) 0.18 μm - 2,5 μm (βαθιά υπεριώδη έως κοντινό υπέρυθρο)
Ποιότητα της επιφάνειας 20/10 έως 10/5 Σκάψιμο (MIL-Spec) 10/5 έως 5/2 Σκάψιμο με λέιζερ υψηλής ισχύος
Πλατνότητα του μετώπου κύματος ≤ λ/10 @ 632,8 nm πάνω από καθαρό διάφραγμα ≤ λ/20 @ 632,8 nm πάνω από καθαρό διάφραγμα
Στροφικές ανοχές ≤ 15 δευτερόλεπτα τόξου ≤ 5 τόξοι δευτερολέπτων για εφαρμογές μετρολογίας
Θερμική αγωγιμότητα 40 W/(m·K) @ 25°C (Εξαιρετική απορρόφηση θερμότητας) 1.38 W/(m·K) @ 25°C
Σκληρότητα υλικού Σκληρότητα κόκαλου ≈ 2000 HK (Mohs 9) Σκληρότητα κόκαλου ≈ 520 HK (Mohs 7)
Τραυματισμός από λέιζερ (LIDT) ≥ 10 J/cm2 (1064 nm, 10 ns παλμός) ≥ 20 J/cm2 (1064 nm, 10 ns παλμός)
Υλικά
BK7 ή άλλο οπτικό γυαλί, χαλαζία, ζαφείρι, Ge, Si, ZnSe, CaF2 κλπ.
Διάρκεια
3~100 mm
Διάμετρο
3~100 mm
Υψόμετρο
3~100 mm
Ανεκτικότητα σε μήκος
±0,01 mm
Ανεκτικότητα πλάτους
±0,01 mm
Ανεκτικότητα σε ύψος
±0,01 mm
Ανεκτικότητα γωνίας
3'~2'
Ακανονικότητα
ΔN=0,1~0.5
Ακριβότητα επιφάνειας
N=1~3
Ποιότητα της επιφάνειας
10/5~60/40
Επιχρισμός
Κατόπιν αιτήματος
Πεδίο εφαρμογής
Εικόνες, φωτισμός, λέιζερ κλπ.
Γκαλερί προϊόντων
Sapphire Quartz Mini Optical Lens Design Precision optical lens components Optical lens manufacturing process Custom optical lens design High-precision optical elements Optical lens quality inspection BK7 Dichroic Optical Filter 4
Πρωταρχικά πεδία ολοκλήρωσης
  • Ηλεκτρο-οπτικές (EO/IR) συσκευές αεροδιαστημικής χρήσης:Ελαφριά, ανθεκτικά κύβους σαφειρίου που χρησιμοποιούνται ως πρίσμα ή παράθυρα για στόχευση και κάμερες παρακολούθησης σε αεροσκάφη.
  • Συστήματα βιομηχανικών λέιζερ υψηλής ισχύος:Κούβοι Κουαρτζ ακριβείας βελτιστοποιημένοι για διαδρομή δέσμης λέιζερ ινών 1064 nm, συνδυασμό και διαστημικό φιλτράρισμα.
  • Βίντεο απεικόνισης υποβρυχίων βαθέων υδάτων:Υψηλής αντοχής 25x25x25mm Μίνι κυβικοί φακοί που έχουν σχεδιαστεί για να αντέχουν σε ακραίες υδροστατικές πιέσεις, διατηρώντας ταυτόχρονα ευρυγώνια οπτικά πεδία.
  • Μετρολογία ημιαγωγών και επιθεώρηση κυψελών:Προσαρμοσμένοι διαχωριστές πρισμάτων Κουαρτζ που χρησιμοποιούνται σε καθαρά δωμάτια για να καθοδηγούν βαθειά υπεριώδη (DUV) μονοπάτια φωτός για ανάλυση ελαττωμάτων πλακιδίων σε νανομετρική κλίμακα.
Συχνές Ερωτήσεις
Ερώτηση 1: Πώς επιλέγετε ανάμεσα σε υποστρώματα σαφείριου και χαλαζίου για ένα μικρο-οπτικό μπλοκ 25x25x25mm;
Α:Η επιλογή σας υπαγορεύεται από τον κύριο παράγοντα άγχους του συστήματος σας.Σχεδιασμός οπτικών φακώναπαιτεί εξαιρετική δομική αντοχή, αντοχή σε γρατζουνιές ή λειτουργία εντός της ζώνης του μεσαίου υπέρυθρου (3,0 - 5,5 μm),Ασπρουλίνηείναι υποχρεωτική λόγω της σκληρότητάς της Mohs 9 και της ευρείας φασματικής μετάδοσης.εάν η εφαρμογή σας περιλαμβάνει υπεριώδη λέιζερ υψηλής ενέργειας (UV) ή απαιτεί απόλυτη γεωμετρική σταθερότητα διαστάσεων υπό ασταθείς διακυμάνσεις θερμοκρασίας, συνθετική λιωμένη πυριτίνηΚουάρτςπροτιμάται λόγω του ανώτερου κατώτατου ορίου βλάβης λέιζερ και εξαιρετικά χαμηλού συντελεστή θερμικής διαστολής.
Ε2: Ποιες είναι οι κύριες προκλήσεις κατά την επεξεργασία ενός 25x25x25mm Mini cube χρησιμοποιώντας Sapphire;
Α:ΕξαιτίαςΤο σαφείρι.Εξαιρετική φυσική σκληρότητα, τα τυποποιημένα εργαλεία αλέσεως διαμαντιών και οπτικής γυάλωσης φθαρούν γρήγορα, καθιστώντας δύσκολη τη διατήρηση ακριβών γωνιών 90° και επίπεδων επιφανειών.Η μονάδα επεξεργασίας μας χρησιμοποιεί ειδικά κατασκευασμέναΗ εξειδικευμένη αυτή υποδομή μας επιτρέπει να ελέγχουμε τις γωνιακές αποκλίσεις των διαμαντιών.25x25x25mm Μίνινα μειώνει την ανάλυση σε λιγότερο από 15 τόξο δευτερόλεπτα, παρέχοντας παράλληλα ομαλή επιφάνεια χαμηλής τραχύτητας (Ra ≤ 0,5 nm) που πληροί αυστηρές προδιαγραφές.
Ε3: Μπορεί αυτό το σχεδιασμό μικρών οπτικών φακών να ανταποκρίνεται στις εξατομικευμένες απαιτήσεις εσωτερικής επικάλυψης;
Α:Τα εσωτερικά διαχωριστικά ή αντανακλαστικά επίπεδα τουΖαφείρι Κουαρτζ 25x25x25mm ΜίνιΟι κύβοι μπορούν να προσαρμοστούν με υψηλής ανθεκτικότητας λεπτές επικαλύψεις.Δηλεκτρικές συστοιχίες υψηλής αντανάκλασης (HR) για μονόγραμμη στροφή λέιζερΌλες οι επικάλυψεις εφαρμόζονται με χρήση εξάτμισης δέσμης ηλεκτρονίων με υποβοήθηση ιόντων για να εξασφαλιστεί η μέγιστη πυκνότητα και ανθεκτικότητα στο περιβάλλον,αποτροπή της υποβάθμισης της ταινίας κατά τη μακροχρόνια χρήση στο πεδίο.
Ε4: Πώς ο κρυσταλλικός προσανατολισμός του σαφείρου επηρεάζει τις επιδόσεις του σχεδιασμού οπτικών φακών;
Α:Το ζαφείρι είναι ένας ανισοτρόπιος διπλής αμβλύος κρύσταλλος, που σημαίνει ότι ο δείκτης διάθλασσης του αλλάζει ανάλογα με τη γωνία από την οποία το φως εισέρχεται στο κρύσταλλο.Για να αποφευχθεί η ανεπιθύμητη διαίρεση της πόλωσης ή η διπλή διάθλαση (εικόνες φάντασμα) στο εσωτερικό τουΜίνι οπτικοί φακοίΓια εφαρμογές όπου η καθαρότητα της πόλωσης είναι κρίσιμη,Κατασκευάζουμε τον κύβο με τον οπτικό άξονα παράλληλο προς την κατεύθυνση μετάδοσης του φωτόςΆξονας C (0001) ΖαφείριΑυτή η σχολαστική διάταξη εξαλείφει εντελώς τα τεχνητά αντικείμενα διπλής αμβλύσης, εξασφαλίζοντας καθαρή διάδοση κύματος σε όλο το καθαρό διάφραγμα.
