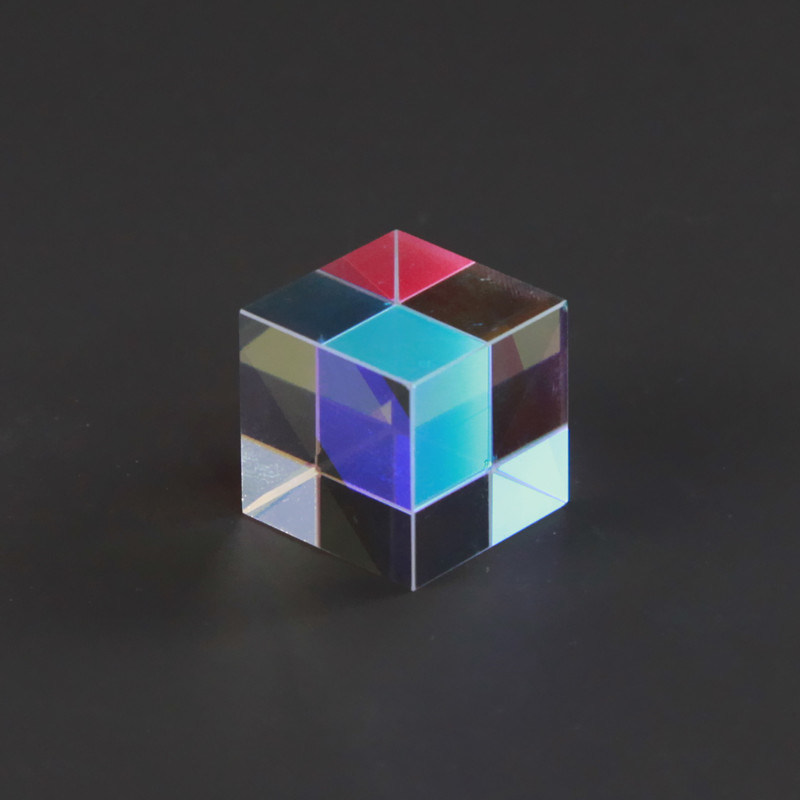

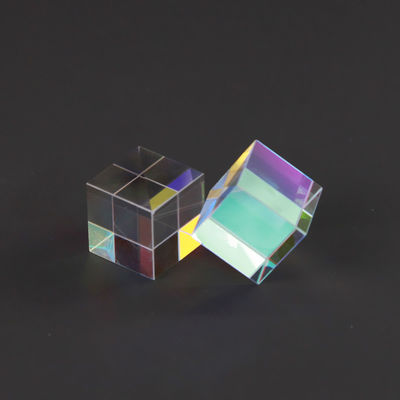

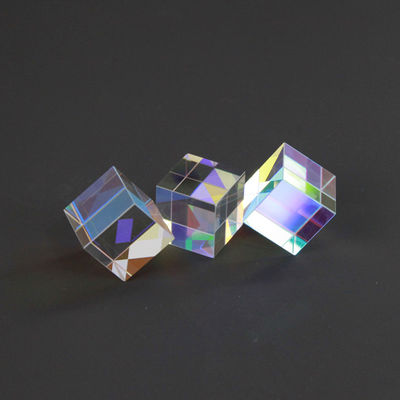

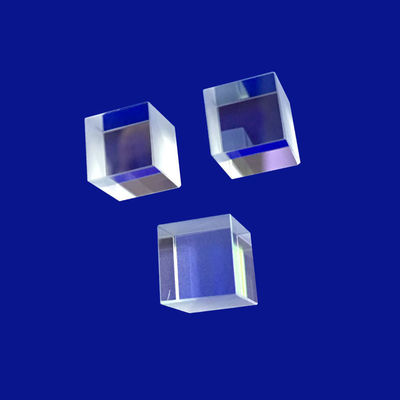

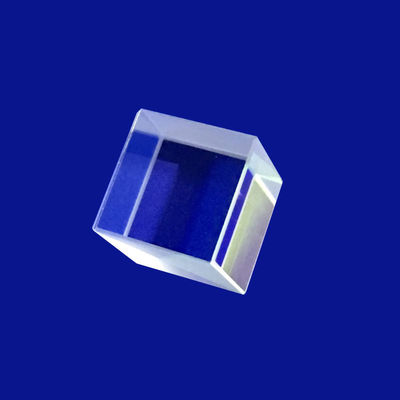

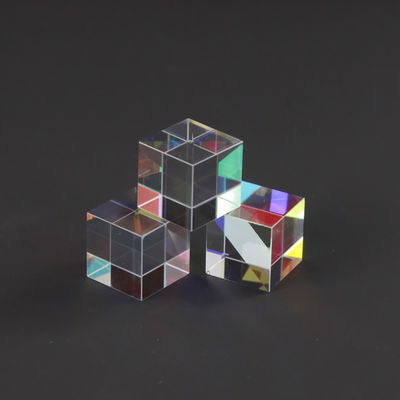

K9 BK7 ορθογώνιο σχέδιο φακών σωστής γωνίας οπτικό

Ποιότητα K9 BK7 ορθογώνιο σχέδιο φακών σωστής γωνίας οπτικό εργοστάσιο
Ποιότητα K9 BK7 ορθογώνιο σχέδιο φακών σωστής γωνίας οπτικό εργοστάσιο
Ποιότητα K9 BK7 ορθογώνιο σχέδιο φακών σωστής γωνίας οπτικό εργοστάσιο
Ποιότητα K9 BK7 ορθογώνιο σχέδιο φακών σωστής γωνίας οπτικό εργοστάσιο
Ποιότητα K9 BK7 ορθογώνιο σχέδιο φακών σωστής γωνίας οπτικό εργοστάσιο
Ποιότητα K9 BK7 ορθογώνιο σχέδιο φακών σωστής γωνίας οπτικό εργοστάσιο
Ποιότητα K9 BK7 ορθογώνιο σχέδιο φακών σωστής γωνίας οπτικό εργοστάσιο
Προδιαγραφές προϊόντος
Τόπος καταγωγής: Κίνα
Επωνυμία Μάρκας: Advance
Πιστοποίηση: ROHS\Reach
Αριθμός μοντέλου: Σαν απαιτήσεις
Ελάχιστη ποσότητα παραγγελίας: 1
Τιμή: $0.2~$100
Όροι πληρωμής: Τ/Τ&L/C
Δυνατότητα Προμήθειας: 1000k/ανά μήνα
Λεπτομέρειες προϊόντος
Επισημαίνω:

Οπτικό σχέδιο φακών σωστής γωνίας

,

Ορθογώνιο οπτικό σχέδιο φακών

,

BK7 σωστό ορθογώνιο πρίσμα
Material: K9 BK7 / Οπτικό γυαλί
Customized Support: OEM, ODM
Size: Ορθογώνιο κατασκευασμένο από τον πελάτη
Dimension Tolerance: +/-0,01 χλστ
Application Area: Σχεδίαση οπτικού φακού ορθής γωνίας
Angle Tolerance: 3"~2"
Shape: Ορθογώνιος
Focal Length Tolerance: +/- 1%
Περιγραφή προϊόντος
K9 BK7 Σχεδιασμός ορθογώνιας ορθογώνιας οπτικής φακού
Στην ειδική οργάνωση λέιζερ και στα βιομηχανικά συστήματα οπτικής γραμμικής ανίχνευσης, η καθοδήγηση οπτικών διαδρομών μέσω στενών, μη τετραγωνικών χωρικών περιβλήτων απαιτεί στοχευμένα γεωμετρικά προφίλ.K9 BK7 Σχεδιασμός ορθογώνιας ορθογώνιας οπτικής φακούΗ χρήση υψηλής ομοιογένειας βροσιλικατικού στεφανιαίου γυαλιού (K9 / BK7), σχεδιάζουμε ένα εξειδικευμένοΣτρογγυλή ορθογώνια γωνίαΣε αντίθεση με τα τυποποιημένα τετραγωνικά πρίσματα, το παρατεταμένο ορθογώνιο άνοιγμα έχει βελτιστοποιηθεί για να φιλοξενεί γραμμικά λέιζερ φύλλων,αναμορφικά προφίλ δέσμης, και ευρείας μορφής συστοιχίες αισθητήρων, ελαχιστοποιώντας το υπερβολικό βάρος και μειώνοντας το κόστος ολοκλήρωσης του συστήματος.
Ο πρωταρχικός στόχος σε κάθεK9 BK7 Στρογγυλή ορθογώνια γωνίαΗ δομική διαμόρφωση εξασφαλίζει απόλυτη γωνιακή πιστότητα σε ολόκληρη την επιμήκη όψη.ΤετράγωνοΤο γυάλινο μπλοκ μπορεί να προκαλέσει αποκλίσεις στο μέτωπο κύματος και σοβαρή στρέβλωση του μητρώου των pixel στους αισθητήρες γραμμικής σάρωσης.Σχεδιασμός οπτικών φακώντο πρωτόκολλο επιβάλλει αυστηρούς γωνιομετρικούς ελέγχους σε ένα σημείο κατά τη διάρκεια της παραγωγής, σε συνδυασμό με πολυεπίπεδη αντι-αντανάκλαση ευρυζωνικής ζώνης (BBAR) στις θύρες εισόδου και εξόδου,Αυτά τα πρίσμα παρέχουν έως και 990,5% αποδοτικότητα μετάδοσης, καθιστώντας τους εξαιρετική επιλογή για ιατρικές συσκευές απεικόνισης, αμυντικούς μετρητές απόστασης και αυτοματοποιημένες γραμμές επιθεώρησης εργοστασίου.
Τεχνικές προδιαγραφές
Η μηχανική μήτρα παρακάτω περιγράφει τα πρότυπα όρια παραγωγής και τις δυνατότητες μικρο-αντοχής για ορθογώνιες διαμορφώσεις ορθογώνιας γωνίας.
Τεχνική παράμετρος Τυποποιημένο φάσμα μηχανικής / ικανότητα Περιορισμοί προνομιακής βαθμίδας μετρολογίας
Πλαίσιο προϊόντος K9 BK7 Σχεδιασμός ορθογώνιας ορθογώνιας οπτικής φακού K9 BK7 Σχεδιασμός ορθογώνιας ορθογώνιας οπτικής φακού
Επιλογές ποιότητας υποστρώματος CDGM K9 (Τάξη Α) / Schott N-BK7 Αξία υψηλής ομοιογένειας H4 (Schott)
Προφίλ διαστάσεων Δύση: 2 mm έως 80 mm, μήκος έως 300 mm Προσαρμοσμένη μικρο-οπτική έως και 1,0 mm
Ανεκτικότητα διαστάσεων ±0,05 mm (Συμβατική επεξεργασία ακριβείας) Μέχρι ±0,01 mm (Τάση μικρο-οπτικής ευθυγράμμισης)
Στροφική ακρίβεια (α) ≤ 1 σφάλμα γωνίας σε λεπτό τόξου ≤ 5 δευτερόλεπτα τόξου (Ελίτ βαθμός παρεμβολισμού)
Πλατεία επιφάνειας (ΔW) ≤ λ/4 @ 632,8 nm πάνω από καθαρό διάφραγμα ≤ λ/10 @ 632,8 nm (κατηγορία λέιζερ)
Επεξεργασία επιφάνειας (MIL-Spec) 40/20 Συμμόρφωση με τις απαιτήσεις του Scratch-Dig 10/5 Scratch-Dig (συμβατό με λέιζερ υψηλής ισχύος)
Δείκτης διάθλασης (n)d) 1.5168 @ 587,6 nm Η ομοιογένεια της παρτίδας επαληθεύεται με πικνομέτρο
Αριθμός Abbe (νd) 64.17 (Λιγός δείκτης χρωματικής διασποράς) Ακριβής αντιστοίχιση της συνοχής των παρτίδων
Διαθεσιμότητα της επικάλυψης Μη επικαλυμμένες / μεταλλικές ταινίες Al-Ag-Au / BBAR Επικάλυψη σε V με υψηλό κατώτατο όριο βλάβης
Παράμετρος Προδιαγραφές
Υλικά BK7 ή άλλο οπτικό γυαλί, χαλαζία, ζαφείρι, Ge, Si, ZnSe, CaF2 κλπ.
Διάρκεια 3~100 mm
Διάμετρο 3~100 mm
Υψόμετρο 3~100 mm
Ανεκτικότητα μήκους +/- 0,01 mm
Ανεπάρκεια πλάτους +/- 0,01 mm
Ανεκτικότητα σε ύψος +/- 0,01 mm
Ανεκτικότητα γωνίας 3'~2'
Ακανονικότητα ΔN=0,1~0.5
Ακριβότητα επιφάνειας N=1~3
Η ποιότητα της επιφάνειας. 10/5~60/40
Επιχρισμός Κατόπιν αιτήματος
Πεδίο εφαρμογής Εικόνες, φωτισμός, λέιζερ κλπ.
K9 BK7 Rectangular Right Angle Optical Lens design illustration Rectangular prism optical path demonstration BK7 optical glass prism close-up Precision rectangular right angle lens component Optical lens design manufacturing process Industrial application of rectangular optical prisms 1.5mm to 300mm BK7 dichroic optical filter
Κύρια πλεονεκτήματα
ΟρισμόςK9 BK7 Στρογγυλή ορθογώνια γωνίαΗ δομή παρέχει αποφασιστικά φυσικά και λειτουργικά πλεονεκτήματα σε σχέση με τα κλασικά κύβια πρίσματα σε οπτικές γραμμές πολλαπλών άξονων:
  • Βελτιωμένα προφίλ γραμμικής σάρωσης:Το παρατεταμένοΤετράγωνοΗ καθαρή διάφραξη χαρτογραφεί απόλυτα σε γραμμικές κάμερες CCD/CMOS και εφαρμογές σε φύλλα λέιζερ, μειώνοντας τον περιττό όγκο γυαλιού και ελαφρύνοντας τη συνολική μάζα ωφέλιμου φορτίου των κινητών κεφαλών αισθητήρων.
  • Συνολική εσωτερική αντανάκλαση (TIR):Όταν το φως εισέρχεται φυσιολογικά σε ένα μη γυαλισμένο πρόσωπο του ποδιού, χτυπά την εσωτερική υποτενόση σε 45 °.BK7Το πρίσμα επιτυγχάνει αποτελεσματική συνολική εσωτερική αντανάκλαση χωρίς να χρειάζεται ακριβή ανακλαστική μεταλλική επίστρωση.
  • Οπτομηχανική τοποθέτηση:Η επίπεδη, κάθετη διάταξη τουΔικιά γωνίαΟι πλευρές παρέχουν εξαιρετικά σταθερά επίπεδα βάσης για την τοποθέτηση αναφοράς, γεγονός που μειώνει σημαντικά τον κίνδυνο μετατόπισης της διαρθρωτικής ευθυγράμμισης κατά την αιφνίδια μηχανική κραδασμό ή δονήσεις.
Πρωταρχικά πεδία ολοκλήρωσης συστήματος
  • Βιομηχανική μηχανική όρασης γραμμικής σάρωσης:Χρησιμοποιείται ως συναρμολόγιο γυαλιού περιστροφής χαμηλού προφίλ για την καθοδήγηση προφίλ γραμμικού φώτου ή φωτισμού λέιζερ σε δίκτυα διαλογής μεταγωγών υψηλής ταχύτητας.
  • Μετρητές απόστασης λέιζερ και δορυφόροι εύρους:Λειτουργεί ως μπλοκ κάμπωσης δέσμης 90° υψηλής ακρίβειας μέσα σε χειροκίνητα εργαλεία και σε συγκροτήματα μετρητών απόσταση λέιζερ.
  • Βαργραφική προβολή και οπτική σάρωση:Ενσωματώθηκε σε λογιστικούς σαρωτές barcode και εμπορικούς προβολείς λέιζερ για να σαρώσει μια ευρεία οριζόντια περιοχή χρησιμοποιώντας ένα ελάχιστο μηχανικό περίβλημα.
  • Δοκιμαστικές συσκευές:ΤάγμαΣχεδιασμός οπτικών φακώντα μπλοκ που χρησιμοποιούνται για να διπλώνουν εσωτερικές οπτικές γραμμές, συρρικνώνοντας το φυσικό αποτύπωμα των εργαστηριακών φασματοφωτομετρών.
Συχνές Ερωτήσεις
Ε: Τι κάνει το γυαλί K9 ή BK7 το παγκόσμιο σημείο αναφοράς για ορθογώνια ορθογώνια οπτικά στοιχεία φακών;
Α: K9 / BK7(Borosilicate Crown glass) είναι ο πιο ευρέως υιοθετημένος οπτικός κρύσταλλος για εφαρμογές ορατού έως κοντινού υπέρυθρου (350 nm - 2,0 μm) λόγω της ομοιόμορφης χημικής του σύνθεσης.Διαθέτει εξαιρετικά χαμηλές φούσκες και αριθμούς ένταξης, εξαιρετική εσωτερική διαβίβαση (> 99,2% ανά cm σε 550 nm) και εξαιρετική μηχανική αντοχή έναντι καθημερινών δυνάμεων καθαρισμού και τοποθέτησης.Σχεδιασμός οπτικών φακώνΤο φαινόμενο αυτό, ο εξαιρετικά προβλέψιμος δείκτης διάθλασης και το χαμηλό ποσοστό θερμικής διαστολής το καθιστούν αξιόπιστη επιλογή για μεγάλης κλίμακας, υψηλής ακρίβειας εμπορική και κατασκευαστική εργασία.
Ε2: Πώς μια ορθογώνια μορφή επηρεάζει τις εσωτερικές πιέσεις ενός πρίσματος δεξιάς γωνίας κατά τη διάρκεια της κατασκευής;
Α:Λάμψη ενός παρατεταμένουΤετράγωνοΓια την αντιμετώπιση της πίεσης αυτού του υλικού, η μέθοδος αυτή χρησιμοποιείται για την παραγωγή υλικών με υψηλή αντοχή.Η εγκατάστασή μας χρησιμοποιεί εξειδικευμένες μηχανές διπλής όψης και συνεχείς εγκαταστάσεις παρακολούθησης.Αυτό μας επιτρέπει να διατηρήσουμε μια εξαιρετική επίπεδη επιφάνεια (≤ λ/4) και να διατηρήσουμε τα σφάλματα γωνιακής πυραμίδας κάτω από 15 τόξο δευτερόλεπτα κατά μήκος ολόκληρης της εκτεταμένης άκρης τουΔικιά γωνίαΠρίσμα, εξασφαλίζοντας ομοιόμορφη μετάδοση σε όλο το προφίλ της γραμμικής δέσμης.
Ε3: Μπορούν αυτά τα ορθογώνια πρίσμα να ρυθμιστούν ώστε να λειτουργούν ως αναστροφικά (180 μοίρες στροφή);
Α:Αν και συνήθως χρησιμοποιείται για μια στροφή φωτός 90° εισέρχοντας μέσα από το πρόσωπο του ποδιού, μπορείτε να εισάγετε μια δέσμη φυσιολογική στο πρόσωπο της υποτενούς.Το φως θα χτυπήσει και τις δύο πλευρές των ποδιών εσωτερικά μέσω της συνολικής εσωτερικής αντανάκλασης και θα εμφανιστεί παράλληλα με τον αρχικό διανύστη εισόδουΑυτή η ευπροσάρμοστη διπλή χρήση συμπεριφορά εκτιμάται ιδιαίτερα από τους μηχανικούς συστημάτων που αναζητούν να κατασκευάσουν ισχυρούς αντιπροσωπευτές λέιζερ ή προσαρμοσμένες γραμμές καθυστέρησης παρεμβολισμού με καθαρό,σταθερό αποτύπωμα.
Ε4: Ποιες επικάλυψεις συνιστώνται για να μεγιστοποιηθούν η διάρκεια ζωής και η αποτελεσματικότητα του πρίσματος;
Α:Η βέλτιστη επικάλυψη εξαρτάται εξ ολοκλήρου από τη διάταξη της διαδρομής του φωτός σας.Σχεδιασμός οπτικών φακώνβασίζεται στην συνολική εσωτερική αντανάκλαση (TIR), η εσωτερική υποτενόση μπορεί να παραμείνει μη επικαλυμμένη,αλλά προτείνουμε έντονα να εφαρμόσετε μια επικάλυψη Broadband Anti-Reflection (BBAR) στα πρόσωπα των ποδιών εισόδου και εξόδου για να μειώσετε την απώλεια αντανάκλασης μιας επιφάνειας από 4% σε λιγότερο από 0Ωστόσο, αν η πορεία του φωτός σας χτυπήσει την εσωτερική υποτόνη σε γωνία μικρότερη από 41,2°, η TIR θα αποτύχει.καταθέτουμε ένα πολύ ανακλαστικό προστατευμένο άργυρο (Ag) ή ενισχυμένο αλουμίνιο (Al) φιλμ στην εξωτερική πίσω υποτενόση για να εξασφαλίσουμε ομοιόμορφη αντανάκλαση 90° σε όλη τη ζώνη κύματος-στόχο.
