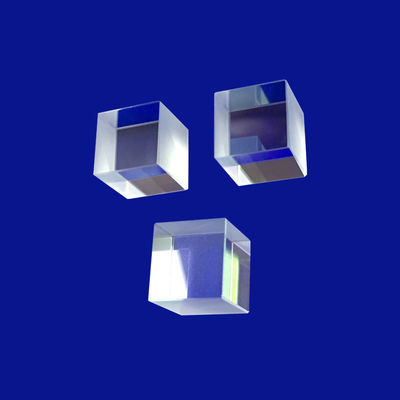

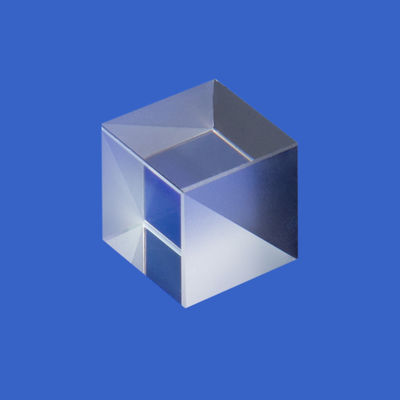

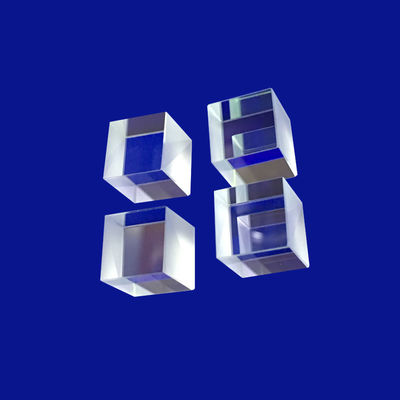

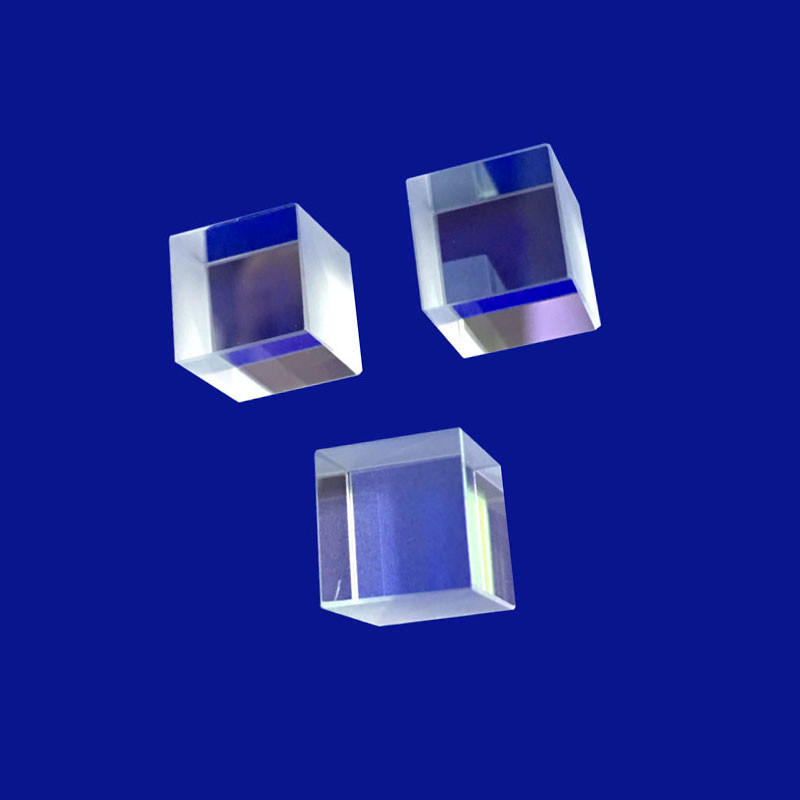

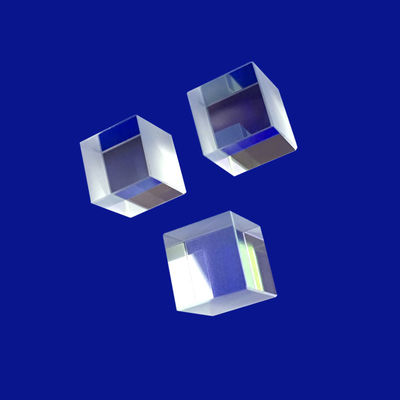

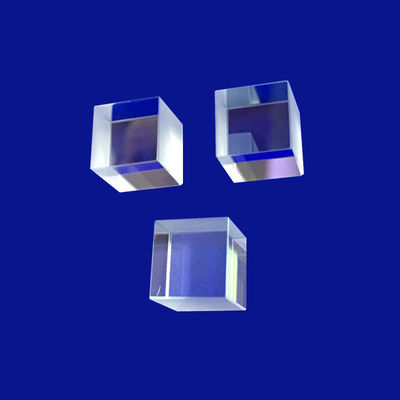

Στην προηγμένη φασματοσκοπία υπέρυθρου μετασχηματισμού Fourier (FTIR), στην αεροδιαστημική ποικιλία λέιζερ και στα συστήματα λέιζερ υψηλής ισχύος CO2,Η διατήρηση του απόλυτου παράλληλου δέσμης κατά τη διάρκεια της διαμόρφωσης πόλωσης είναι μια σημαντική πρόκληση για το σύστημαΗ σειρά μας Polarisation Beam Splitter ZnSe CaF2 Corner Cube Prism παρέχει μια ολοκληρωμένη λύση σε αυτό το οπτομηχανικό πρόβλημα.
Εφαρμόζοντας υψηλής μόνωσης λεπτές ταινίες πόλωση στην αναστροφική γεωμετρία ενός γωνιακού κύβους πρίσμα,Αυτά τα συστατικά χωρίζουν μια μη πόλωση δέσμη εισόδου σε ορθογώνια σ-πολικοποιημένη και p-πολικοποιημένη καταστάσεις, ενώ ταυτόχρονα αξιοποιεί την εγγενή ιδιότητα "επιστροφικής αντανάκλασης" του γωνιακού κύβου για να επιστρέψει τις δέσμες ακριβώς παράλληλες με τον άξονα εισόδου, ανεξάρτητα από τον φυσικό προσανατολισμό του πρίσματος.
Για την ικανοποίηση ευρέων απαιτήσεων φάσματος που εκτείνονται από το βαθύ υπεριώδες (DUV) έως το μακρινό υπέρυθρο (FIR),Η εγκατάστασή μας κατασκευάζει τους ειδικούς αντανάκλαστες χρησιμοποιώντας δύο κορυφαία κρυσταλλικά υποστρώματα.: Σελενικό ψευδάργυρο (ZnSe) και φθοριούχο ασβέστιο (CaF2).
| Τεχνική παράμετρος | Ικανότητες υποδομής ZnSe | Ικανότητες υποδομής CaF2 |
|---|---|---|
| Κατανομή προϊόντων | Κουβός γωνίας διαχωρισμού δέσμης πόλωσης | Κουβός γωνίας διαχωρισμού δέσμης πόλωσης |
| Διάταξη μετάδοσης υλικού | 0.5μm - 22.0μm (ιδανικό για LWIR / CO2) | 0.13μm - 10.0μm (VUV έως μεσαίο υπέρυθρο) |
| Εκλείψη πόλωσης (Tp: Ts) | ≥ 500: 1 (Τελωνειακά όρια έως 1000: 1) | ≥ 200: 1 (Υψηλής σταθερότητας σε DUV-MWIR) |
| Ακριβότητα γωνιακής αναστροφής | Απόκλιση δέσμης ≤ 2 τόξα δευτερόλεπτα (προσαρμοσμένη σε ≤ 0,5) | Απόκλιση δέσμης ≤ 3 τυποποιημένα δευτερόλεπτα τόξου |
| Πλατεία επιφάνειας (ΔW) | ≤ λ/4 @ 632,8 nm ανά ενεργό πλάτος | ≤ λ/10 @ 632,8 nm (κατηγορία λέιζερ υψηλής ισχύος) |
| Επεξεργασία επιφάνειας (MIL-Spec) | 60/40 ή 40/20 συμμόρφωση με τις απαιτήσεις Scratch-Dig | 20/10 έως 10/5 συμβατό με το Scratch-Dig |
| Καθαρή περιοχή οπτικού ανοίγματος | ≥ 92% του φυσικού εξάγωνου ανοίγματος | ≥ 95% των ονομαστικών διαστάσεων εισόδου |
| Δείκτης διάθλασης (n) | ≈ 2,403 @ 10,6μm | ≈ 1,399 @ 5,0μm |
| Οριακό όριο ζημιών από λέιζερ (LIDT) | ≥ 5,0 kW/cm2 (συνεχή κύμα CO2) | ≥ 15 J/cm2 (1064 nm, 10 ns παλμός) |
| Υλικά | BK7 ή άλλο οπτικό γυαλί, χαλαζία, ζαφείρι, Ge, Si, ZnSe, CaF2 κλπ. |
| Διάρκεια | 3~100 mm |
| Διάμετρο | 3~100 mm |
| Υψόμετρο | 3~100 mm |
| Ανεκτικότητα μήκους | ±0,01 mm |
| Ανεπάρκεια πλάτους | ±0,01 mm |
| Ανεκτικότητα σε ύψος | ±0,01 mm |
| Ανεκτικότητα γωνίας | 3'~2' |
| Ακανονικότητα | ΔN=0,1~0.5 |
| Ακριβότητα επιφάνειας | N=1~3 |
| Η ποιότητα της επιφάνειας. | 10/5~60/40 |
| Επιχρισμός | Κατόπιν αιτήματος |
| Πεδίο εφαρμογής | Εικόνες, φωτισμός, λέιζερ κλπ. |
Α:Ένας τυποποιημένος κύβος πόλωσης βασίζεται σε ένα σταθερό εσωτερικό επίπεδο επικάλυψης 45°.που προκαλεί βλάβη ευθυγράμμισης κατωτέρωΈνα γωνιακό κύβος πρίσμα περιέχει τρεις αμοιβαία κάθετες ανακλαστικές επιφάνειες.Το πρίσμα διαχωρίζει το μη πόλικο φως σε καταστάσεις σ-πολικοποίησης και p-πολικοποίησης, ενώ χρησιμοποιεί την εσωτερική γεωμετρία τριών επιφανειών για να επιστρέψει το φως απευθείας στην πηγή του.Αυτό παρέχει υψηλής καθαρότητας διαίρεση δέσμης που είναι εντελώς απρόσβλητη από γωνιακές μηχανικές διαταραχές.
Α:Η επιλογή εξαρτάται σε μεγάλο βαθμό από το λειτουργικό μήκος κύματος και το περιβάλλον του συστήματος σας.Το ZnSe είναι υποχρεωτικό λόγω της σχεδόν μηδενικής απορρόφησής του σε αυτά τα μεγάλα μήκη κύματος.Ωστόσο, εάν η εφαρμογή σας καλύπτει τις ζώνες υπεριώδους, ορατού ή μεσαίου υπέρυθρου (0,13 - 7,0 μm), το CaF2 είναι η ανώτερη επιλογή.που μειώνει τις απώλειες αντανάκλασης, έχει υψηλότερη μηχανική σκληρότητα και παρουσιάζει σημαντικά υψηλότερη αντοχή σε ζημιές από λέιζερ.
Α:Τόσο το ZnSe όσο και το CaF2 έχουν ειδικές περιβαλλοντικές ευαισθησίες. Για παράδειγμα, το CaF2 είναι ελαφρώς υγροσκοπικό, πράγμα που σημαίνει ότι απορροφά υγρασία με την πάροδο του χρόνου εάν αφεθεί απροστάτευτο.Για την προστασία των εσωτερικών επικαλύψεων διαίρεσης ακτίνας πόλωσηςΤα πρίσματά μας επεξεργάζονται μέσα σε καθαρά δωμάτια κλάσης 100 και σφραγίζονται ερμητικά μέσα σε ένα ανωτισμένο αλουμινένιο περίβλημα αεροδιαστημικής ποιότητας.Προστατευτικές επικάλυψεις με βάση τα διαμάντια ή τα οξείδια, εξασφαλίζοντας πλήρη αντοχή στην υγρασία, το θερμικό σοκ και την άμεση έκθεση σε χημικές ουσίες στο πεδίο.
Α:Η γωνιακή ακρίβεια των τριών αμοιβαία κάθετων αμοιβαίων όψεων καθορίζει τη συνολική οξύτητα της δέσμης επιστροφής.Ένα μικρό σφάλμα διεδρικής γωνίας μπορεί να προκαλέσει ένα μόνο σημείο λέιζερ που επιστρέφει να χωριστεί σε έξι ανεξάρτητες αδύναμες αντανακλάσειςΟι ακριβείς διαδικασίες διαμαντιού και οπτικής επαφής μας επιτρέπουν να ελέγξουμε την ακρίβεια της διεδρικής γωνίας σε λιγότερο από 1 τόξο δευτερόλεπτο.Αυτό το υψηλό επίπεδο ακρίβειας εγγυάται ότι τα επιστρέφοντα s- και p-πολωμένα κανάλια διατηρούν καθαρή εστίαση χωρικού προφίλ και υψηλές πυκνότητες ισχύος σε αποστάσεις μετάδοσης πολλών χιλιομέτρων.
