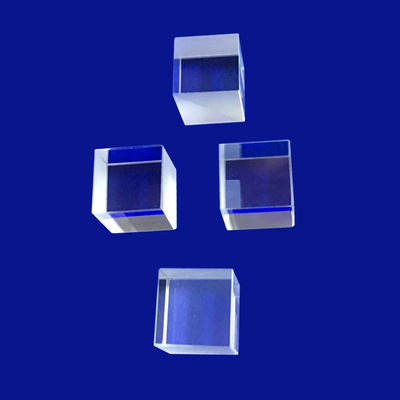

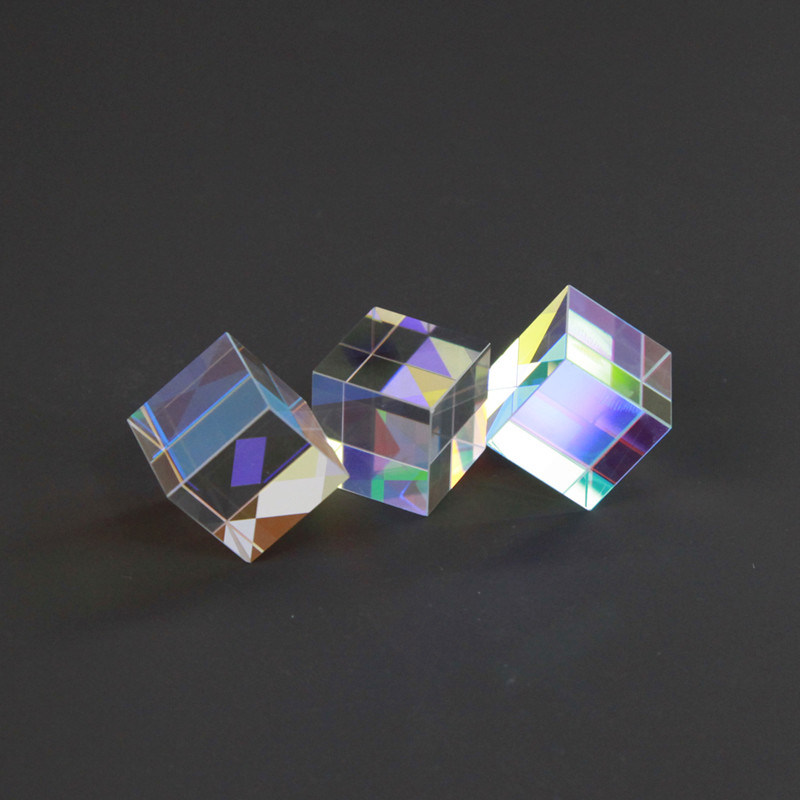

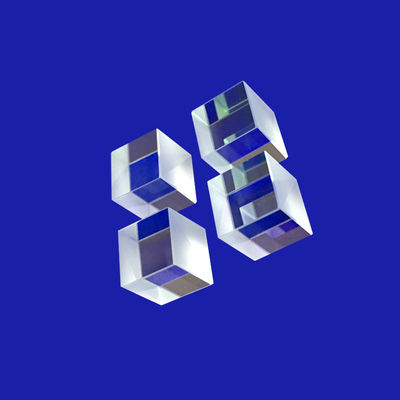

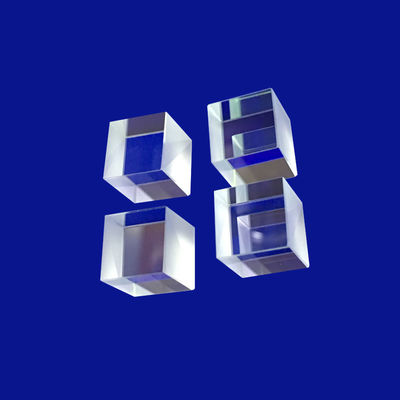

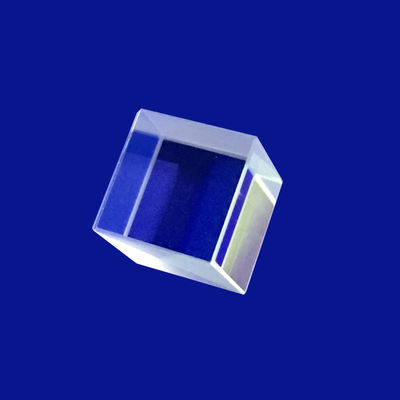

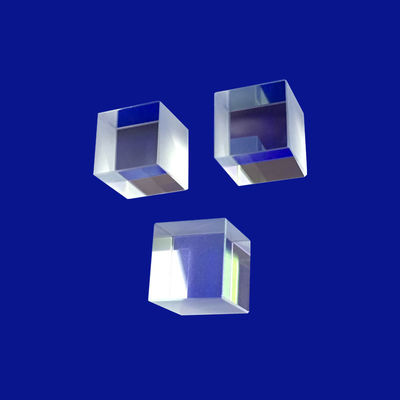

Fresnel 90 βαθμός οπτικός κύβος πρισμάτων 3mm 100mm Γερμανία

Ποιότητα Fresnel 90 βαθμός οπτικός κύβος πρισμάτων 3mm 100mm Γερμανία εργοστάσιο
Ποιότητα Fresnel 90 βαθμός οπτικός κύβος πρισμάτων 3mm 100mm Γερμανία εργοστάσιο
Ποιότητα Fresnel 90 βαθμός οπτικός κύβος πρισμάτων 3mm 100mm Γερμανία εργοστάσιο
Ποιότητα Fresnel 90 βαθμός οπτικός κύβος πρισμάτων 3mm 100mm Γερμανία εργοστάσιο
Ποιότητα Fresnel 90 βαθμός οπτικός κύβος πρισμάτων 3mm 100mm Γερμανία εργοστάσιο
Ποιότητα Fresnel 90 βαθμός οπτικός κύβος πρισμάτων 3mm 100mm Γερμανία εργοστάσιο
Ποιότητα Fresnel 90 βαθμός οπτικός κύβος πρισμάτων 3mm 100mm Γερμανία εργοστάσιο
Προδιαγραφές προϊόντος
Τόπος καταγωγής: Κίνα
Επωνυμία Μάρκας: Advance
Πιστοποίηση: ROHS\Reach
Αριθμός μοντέλου: Σαν απαιτήσεις
Ελάχιστη ποσότητα παραγγελίας: 1
Τιμή: $0.2~$100
Όροι πληρωμής: Τ/Τ&L/C
Δυνατότητα Προμήθειας: 1000k/ανά μήνα
Λεπτομέρειες προϊόντος
Επισημαίνω:

Οπτικός κύβος πρισμάτων της Γερμανίας

,

κύβος πρισμάτων 100mm οπτικός

,

πρίσμα κύβων γυαλιού 3mm
Material: Optical Glass / H-K9L, BK7/H-K9L
Customized Support: OEM, ODM
Application Area: Ge Optical Prism Cube
Dimension Tolerance: +/-0,01 χλστ
Fresnel: 90 Μοίρες 3mm έως 100mm
Angle Tolerance: 3"~2"
Length Tolerance: +/-0,01 χλστ
Width Tolerance: +/-0,01 χλστ
Περιγραφή προϊόντος
Fresnel 90 μοιρών 3mm έως 100mm Ge Optical Prism Cube
Στα ηλεκτροοπτικά συστήματα υπερύθρων μακρών κυμάτων (LWIR), η διαχείριση του βάρους ωφέλιμου φορτίου με παράλληλη μεγιστοποίηση του οπτικού διαφράγματος είναι μια κρίσιμη πρόκληση της μηχανικής. ΜαςFresnel 90 Degree Ge Optical Prism Cubeαντιπροσωπεύει μια ανατρεπτική πρόοδο στη δρομολόγηση της υπέρυθρης δέσμης. Κατασκευασμένο από μονοκρυσταλλικό ή πολυκρυσταλλικό γερμάνιο οπτικής ποιότητας (Γε), αυτό εξειδικευμένοΟπτικό πρίσμαΗ διαμόρφωση αντικαθιστά τα ογκώδη, παραδοσιακά οπτικά από συμπαγές γυαλί. Με την ενσωμάτωση ενός μικροδομημένουFresnelμοτίβο ζωνών σε συμπαγή90 μοίρεςμορφή εκτροπής, αυτόΚύβοςεπιτυγχάνει κάμψη υπέρυθρου φωτός υψηλής απόδοσης και φασματική εστίαση μέσα σε ένα αποτύπωμα που εκτείνεται από3mm έως 100mm, ελαχιστοποιώντας τον όγκο και το βάρος όγκου σε τακτικούς οπτικούς πάγκους.
Τα τυπικά στοιχεία γερμανίου είναι εγγενώς βαριά λόγω της υψηλής πυκνότητας του ακατέργαστου στοιχείου (5,33 g/cm³), γεγονός που περιορίζει τη χρήση τους σε αερομεταφερόμενα συστήματα αντίζυγο, θερμικά φορτία drone και φορητό εξοπλισμό νυχτερινής όρασης. ΜαςGe Optical PrismΟ σχεδιασμός παρακάμπτει αυτόν τον περιορισμό διατηρώντας ένα εξαιρετικά λεπτό ενεργό οπτικό προφίλ μέσω διαμαντιούFresnelμικρο-αυλακώσεις. Κάθε90 μοίρεςΗ ανακλαστική και διαθλαστική όψη είναι βελτιστοποιημένη για τη θερμική ζώνη 8 - 14 μm, παρέχοντας μέγιστη απόδοση μετάδοσης, χαμηλή χρωματική διασπορά και υψηλή θερμική σταθερότητα κάτω από γρήγορες περιβαλλοντικές αλλαγές που είναι κοινές σε εφαρμογές άμυνας και βιομηχανικής παρακολούθησης.
Προσδιορισμός
Κάθε εξάρτημα γερμανίου υποβάλλεται σε αυστηρό έλεγχο οπτικής απόδοσης χρησιμοποιώντας ηλεκτρονικό μικροσκόπιο μετάδοσης (TEM) και παρεμβολόμετρα υπέρυθρων λέιζερ μακρών κυμάτων.
Τεχνική Παράμετρος & Δυνατότητα Βιομηχανικού Βαθμού
Ταξινόμηση προϊόντων Fresnel 90 Degree Ge Optical Prism Cube / LWIR Beam Bender
Υλικό Υποστρώματος Μονοκρυσταλλικό γερμάνιο οπτικής ποιότητας (Ge, 99,999% καθαρότητα)
Λειτουργικό εύρος ζώνης 8,0 μm - 14,0 μm (Υπέρυθρο μεγάλου κύματος / LWIR)
Ευελιξία διαστάσεων Μικροκύβοι 3 mm έως και 100 mm στοιχεία μεγάλου διαφράγματος
Fresnel Pitch Precision Διάστιχο αυλακώσεων έως 20 μm (διαμάντι ενός σημείου γυρισμένο)
Γωνιακές Αποκλίσεις ≤ 1 λεπτό τόξου κατά μήκος του επιπέδου στροφής 90 μοιρών
Καθαρή περιοχή διαφράγματος ≥ 94% της φυσικής επιφάνειας
Προφίλ επιφάνειας (επιπεδότητα) ≤ 1,0 μm Από κορυφή σε κοιλάδα σε ενεργές ζώνες Fresnel
Αντιανακλαστική (AR) επίστρωση DLC υψηλής αντοχής (Diamond-like Carbon) / AR με βάση τον άνθρακα
Δείκτης διάθλασης (n) ≈ 4.003 @ 10.6 μm (Παροχή εξαιρετικά σύντομων εστιακών διαδρομών)
Υλικά BK7 ή άλλο οπτικό γυαλί, χαλαζίας, ζαφείρι, Ge, Si, ZnSe, CaF2 κ.λπ.
Μήκος 3~100mm
Πλάτος 3~100mm
Υψος 3~100mm
Ανοχή μήκους +/-0,01 χλστ
Ανοχή πλάτους +/-0,01 χλστ
Ανοχή ύψους +/-0,01 χλστ
Ανοχή γωνίας 3"~2"
Παρατυπία ΔΝ=0,1~0,5
Ακρίβεια επιφάνειας Ν=1~3
Ποιότητα επιφάνειας 10/5~60/40
Επένδυση Κατόπιν αιτήματος
Περιοχή εφαρμογής Απεικόνιση, Φωτισμός, Λέιζερ κ.λπ
Fresnel Ge Optical Prism Cube close-up view Fresnel prism optical performance demonstration
Πλεονεκτήματα συστήματος
Ενσωμάτωση αFresnel 90 Degree Ge Optical Prism Cubeπαρέχει σημαντικά πλεονεκτήματα σε επίπεδο συστήματος έναντι των παραδοσιακών ανακλαστικών μεταλλικών καθρεφτών ή των συμπαγών θερμικών πρισμάτων:
  • Δραστική μείωση μάζας εξαρτημάτων:Το εξαιρετικά χαμηλού προφίλFresnelμικρο-αυλακώσεις επιτρέπουν μας3mm έως 100mmκύβους για να επιτύχουν την ίδια οπτική ισχύ με τα στερεά οπτικά, ενώ κόβουν το βάρος των εξαρτημάτων έως και 70%, ενισχύοντας τους χρόνους απόκρισης του κινητήρα σε οπτικά αντίζυμα υψηλής ταχύτητας.
  • Εξαιρετικά υψηλή διαθλαστική ισχύς:Ο εξαιρετικά υψηλός δείκτης διάθλασης του γερμανίου (n ≈ 4) επιτρέπει την90 μοίρεςελαφρύ αεροπλάνο κάμψης για να λειτουργεί μέσα σε απίστευτα σφιχτούς μηχανικούς φακέλους, μειώνοντας το συνολικό μήκος του οπτικού συρμού υπερύθρων.
  • Υψηλή θερμική ομοιομορφία (Διαχείριση dn/dT):Ενώ το γερμάνιο είναι ευαίσθητο στους θερμικούς φακούς, οι επικαλύψεις λεπτής μεμβράνης ακριβείας και η στροφή με διαμάντια χωρίς καταπόνηση ελαχιστοποιούν την υποβάθμιση του μετώπου κύματος όταν εκτίθεται σε σοβαρά εύρη θερμοκρασιών (-40°C έως +80°C).
Πρωτεύοντα πεδία ολοκλήρωσης
  • Θερμικά Gimbals μη επανδρωμένων εναέριων οχημάτων (UAV):Πυγμάχος ελαφρού βάρουςGe Optical Prismπυρήνες που χρησιμοποιούνται σε φορτία πολλαπλών αισθητήρων drone για να ανακατευθύνουν το φως LWIR σε εσωτερικούς αισθητήρες μικροβολομέτρου.
  • Συστήματα με υπέρυθρες ακτίνες (FLIR):Συμπαγής90 μοίρεςαναδιπλούμενες διασταυρώσεις μέσα σε σκοπευτικά οδήγησης οχημάτων και λοβούς τακτικής στόχευσης.
  • Βιομηχανικές ομοαξονικές ευθυγραμμίσεις λέιζερ CO2:ΤραχύςΚύβοςδιαχωριστές που χρησιμοποιούνται για τη δρομολόγηση και τη δειγματοληψία διαδρομών λέιζερ κοπής υψηλής ισχύος 10,6 μm για δημιουργία προφίλ δέσμης σε πραγματικό χρόνο.
  • Θερμογραφία χειρός και ασφάλεια συνόρων:Χρησιμοποιείται σε φορητές θερμικές κάμερες για την ελαχιστοποίηση του βάρους της συσκευής και τη μείωση της κόπωσης του χειριστή κατά την εκτεταμένη επιτήρηση πεδίου.
Optical prism manufacturing process Precision optical component inspection Ge optical prism quality control Optical prism applications in thermal imaging Optical lens design and manufacturing capabilities
Συχνές Ερωτήσεις
Ε1: Γιατί επιλέγεται το γερμάνιο (Ge) για αυτό το πρίσμα Fresnel 90 μοιρών αντί για το τυπικό οπτικό γυαλί;
ΕΝΑ:Τα τυπικά οπτικά γυαλιά (όπως πυριτικά ή βοριοπυριτικά σκευάσματα) γίνονται εντελώς αδιαφανή και λειτουργούν ως απόλυτο εμπόδιο στην απορρόφηση των κυμάτων φωτός άνω των 2,5 μm. Για εφαρμογές θερμικής απεικόνισης και ασφάλειας που λειτουργούν στο φάσμα Υπέρυθρων Μεγάλων Κυμάτων (8 - 14 μm), τα εξειδικευμένα υποστρώματα ημιαγωγών είναι υποχρεωτικά.γερμάνιο (Ge)διαθέτει ένα τεράστιο παράθυρο μετάδοσης που εκτείνεται από 2,0 μm έως 16,0 μm και διαθέτει εξαιρετικά υψηλό δείκτη διάθλασης, καθιστώντας το κορυφαίο υλικό για ελίτ θερμική απεικόνιση και υπέρυθρεςδιάσπαση δοκούαρχιτεκτονικές.
Ε2: Πώς ωφελεί το σχέδιο Fresnel μια διαμόρφωση κύβου 3 mm έως 100 mm;
ΕΝΑ:Σε συστήματα μεγάλου διαφράγματος (έως100 χλστ), ένα συμπαγές πρίσμα γερμανίου είναι εξαιρετικά βαρύ και επιρρεπές σε σοβαρές απώλειες εσωτερικής απορρόφησης λόγω του παχύ στρώματος υλικού που πρέπει να περάσει το φως. ΟFresnelΟ σχεδιασμός αναλύει τη συνεχή καμπύλη επιφάνεια ενός κλασικού φακού σε μια σειρά ομόκεντρων, χαμηλού προφίλ δακτυλίων. Αυτό μας επιτρέπει να κατασκευάσουμε έναGe Optical Prismπου διατηρεί ένα εξαιρετικά λεπτό προφίλ σε όλα τα μεγέθη από3mm έως 100mm, ελαχιστοποιώντας δραστικά το μήκος της διαδρομής οπτικής απορρόφησης, μεγιστοποιώντας τη θερμική μετάδοση φωτός και μειώνοντας σημαντικά το κόστος των πρώτων υλών.
Ε3: Πώς προστατεύετε τις ευαίσθητες μικροαυλακώσεις του πρίσματος Fresnel από σκληρές συνθήκες πεδίου;
ΕΝΑ:Το γερμάνιο είναι ένα σχετικά μαλακό στοιχείο (Vickers ≈ 780) και μπορεί να είναι ευαίσθητο στην περιβαλλοντική διάβρωση. Για να εγγυηθούν την απόλυτη επιβίωση, οι δομημένες επιφάνειες του μαςFresnel 90 ΜοίρεςΟι κύβοι επεξεργάζονται με μια εξειδικευμένη σκληρή επίστρωση που μοιάζει με Diamond-like Carbon (DLC). Αυτό το στρώμα λεπτής μεμβράνης προσεγγίζει τη φυσική σκληρότητα του φυσικού διαμαντιού, παρέχοντας πλήρη προστασία για τοΚύβοςενάντια σε γρατσουνιές από φύσημα άμμου, διάβρωση αλμυρού νερού, χημικούς διαλύτες και υψηλή υγρασία, εξασφαλίζοντας μακροχρόνια ανάπτυξη σε θαλάσσια θέατρα ή θέατρα της ερήμου.
Ε4: Μπορούν αυτά τα Ge Optical Prisms να χειριστούν τις απαιτήσεις διπλής ζώνης υπέρυθρων (MWIR και LWIR);
ΕΝΑ:Ναί. Ενώ οι τυπικές διαμορφώσεις έχουν βελτιστοποιηθεί για τη ζώνη LWIR 8 - 14 μm, το μονοκρυσταλλικό γερμάνιο εκπέμπει φυσικά φως υπέρυθρου μεσαίου κύματος (MWIR, 3 - 5 μm). Μεταβάλλοντας τη γεωμετρία του αυλακιού περιστροφής διαμαντιού ενός σημείου (SPDT) και εφαρμόζοντας προσαρμοσμένες πολυεπίπεδες ευρυζωνικές αντιανακλαστικές λεπτές μεμβράνες (BBAR), η ομάδα μηχανικών μας μπορεί να συντονίσει κατά παραγγελία τοΠροσαρμοσμένο οπτικό πρίσμανα λειτουργεί και στις δύο μπάντες ταυτόχρονα. Αυτό το καθιστά ιδανικό για θερμικούς αισθητήρες διπλής ζώνης και προηγμένες πλατφόρμες απεικόνισης σύντηξης.
