διπλός κυρτός φακός 0.005mm
Προδιαγραφές προϊόντος
Τόπος καταγωγής:
Κίνα
Επωνυμία Μάρκας:
Advance
Πιστοποίηση:
ROHS\Reach
Αριθμός μοντέλου:
Σαν απαιτήσεις
Ελάχιστη ποσότητα παραγγελίας:
1
Τιμή:
$0.2~$100
Όροι πληρωμής:
Τ/Τ&L/C
Δυνατότητα Προμήθειας:
1000k/ανά μήνα
Λεπτομέρειες προϊόντος
Επισημαίνω:
10/5 διπλός κυρτός φακός
,10/5 0.005mm διπλός κυρτός φακός
,10/5 60/40 διπλός κοίλος φακός
Application Area:
Φακός προβολέα προβολέα
Customized Support:
OEM, ODM
Usage:
Οπτικός
Structure:
φακός μηνίσκου
Shape:
Σφαιρικό
Material:
οπτικό γυαλί
Focal Length:
ΕΘΙΜΟ
Coating:
κατόπιν αιτήματος
Diameter:
25 χλστ
Diameter Tolerance:
+/-0,005 χλστ
Surface Accuracy:
Ν=1~0,5
Centerthickness Tolerance:
+/- 0.001 χιλιοστά
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Application Area:
Απεικόνιση, Φωτισμός, Λέιζερ κ.λπ
Interface Type:
Canon EF-S
Centerthickness:
5 mm
Width Tolerance:
+/-0,01 χλστ
Style:
Αντίκα
Operatingtemperature:
-20 έως 70 °C
Filter Ring Color:
Μαύρο, Σιβερ, Χρυσό
Coating Choice:
πράσινος
Refractiveindex:
1.52
Focal Length:
150 mm
Περιγραφή προϊόντος

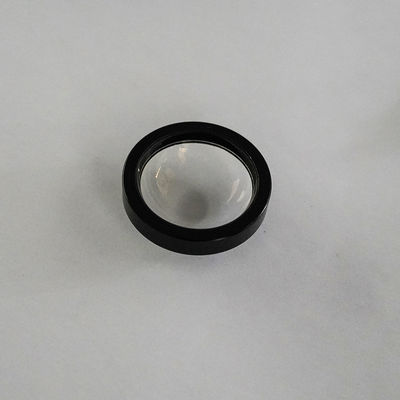

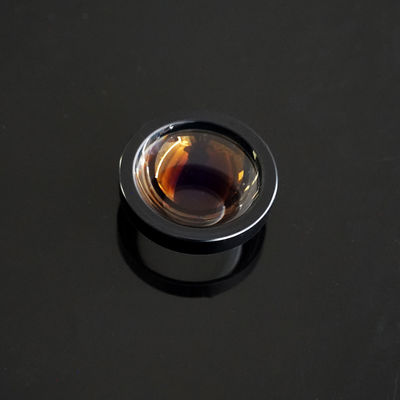

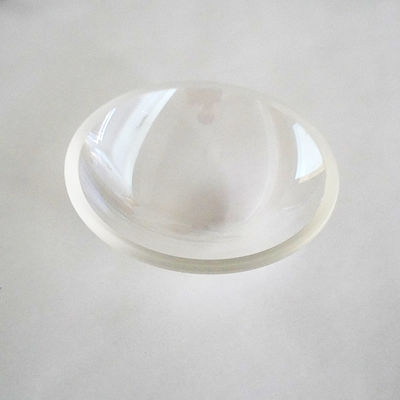

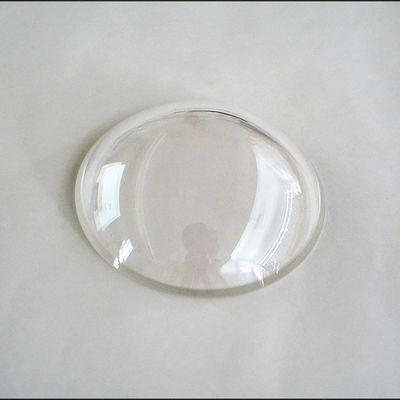

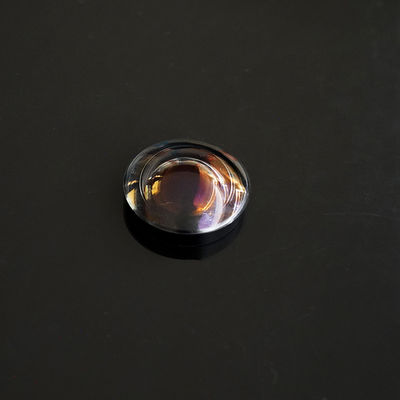

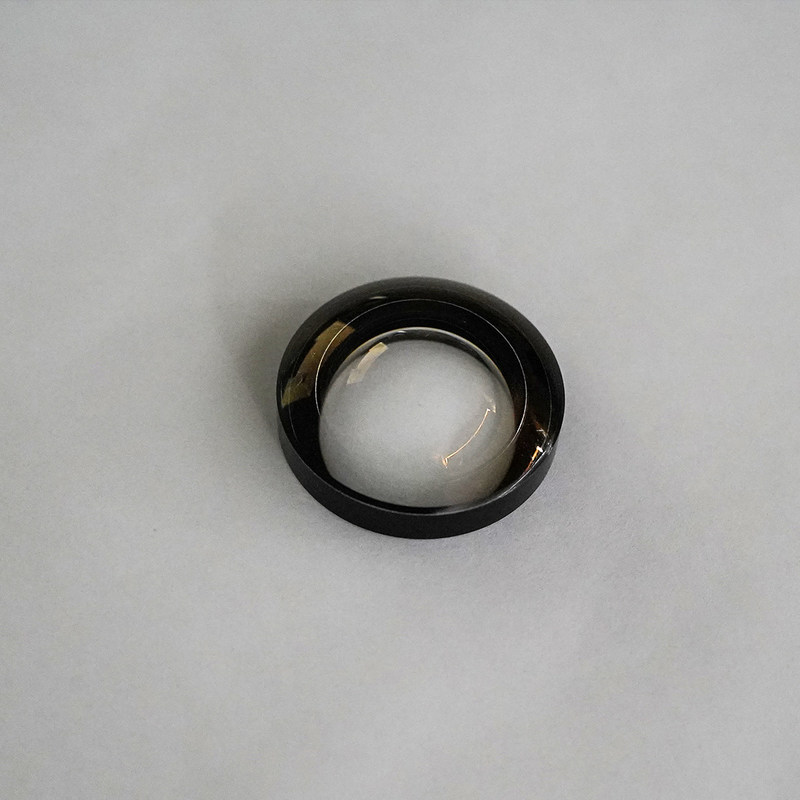

Φ0.005mm Διπλά Κυρτός Φακός
Προηγμένος διπλός κυρτός φακός με εξαιρετικά αυστηρές ανοχές για απαιτητικές οπτικές εφαρμογές σε συστήματα απεικόνισης, φωτισμού και λέιζερ.
Προδιαγραφές
| Υλικά | BK7 ή άλλο οπτικό γυαλί, χαλαζίας, ζαφείρι, Ge, Si, ZnSe, CaF2 κ.λπ. |
|---|---|
| Διάμετρος | 1.5~300mm |
| Ακτίνα | R0.8mm~∞ |
| Εστιακή απόσταση | -30000mm~+30000mm |
| Ανοχή κεντρικού πάχους | +/-0.01mm |
| Ανοχή διαμέτρου | +/-0.005mm |
| Ανοχή εστιακής απόστασης | +/-1% |
| Ακρίβεια επιφάνειας | N=1~3 |
| Ανωμαλία | ΔN=0.1~0.5 |
| Αποκέντρωση | 3''~1'' |
| Ποιότητα επιφάνειας | 10/5~60/40 |
| Επίστρωση | Κατόπιν αιτήματος |
| Περιοχή εφαρμογής | Απεικόνιση, Φωτισμός, Λέιζερ κ.λπ. |
Εξειδίκευση: Κατακτήστε την Κλίμακα του Μικρομέτρου
Στην καρδιά του οπτικού σχεδιασμού υψηλής απόδοσης βρίσκεται η απαίτηση για φυσική συνέπεια. Ενώ τα βιομηχανικά πρότυπα συχνά συμβιβάζονται με ±0.1mm, η εγκατάστασή μας ειδικεύεται στην υπερ-ακριβή μηχανουργική κατεργασία, επιτυγχάνοντας ανοχή διαμέτρου ±0.005mm.
- Γιατί 5 Μικρόμετρα Έχουν Σημασία: Σε συγκροτήματα φακών πολλαπλών στοιχείων ή σε περιβλήματα μικρο-οπτικών, μια απόκλιση ακόμη και 20μm μπορεί να προκαλέσει μηχανική κλίση ή αποκέντρωση, οδηγώντας σε σοβαρό κώμα και αστιγματισμό. Ο έλεγχός μας κάτω από το μικρόμετρο διασφαλίζει μια "τέλεια εφαρμογή" για ενδοσκόπια ιατρικής υψηλής τεχνολογίας και σύζευξη οπτικών ινών λέιζερ.
- Συμμετρική Βελτιστοποίηση: Οι διπλοί κυρτοί φακοί μας γυαλίζονται σε ανωμαλία ΔN = 0.1~0.5, διασφαλίζοντας ότι το κύμα παραμένει αδιατάρακτο σε ολόκληρο το καθαρό άνοιγμα.
Εμπειρία: Βελτιστοποιημένο για Απεικόνιση 1:1 & Πέρα
Η ομάδα μηχανικών μας αξιοποιεί δεκαετίες εμπειρίας στην εφαρμογή φακών DCX σε πραγματικές προκλήσεις. Κατανοούμε ότι ένας διπλός κυρτός φακός αποδίδει στο θεωρητικό του μέγιστο κατά την απεικόνιση 1:1 (συστήματα πεπερασμένης σύζευξης).
- Εισαγωγή στην Εφαρμογή: Για μηχανικούς που σχεδιάζουν συστήματα αναμετάδοσης ή ρυθμίσεις μεγέθυνσης εικόνας, οι φακοί DCX μας παρέχουν την απαραίτητη συμμετρική κατανομή ισχύος για την ελαχιστοποίηση της σφαιρικής εκτροπής και της παραμόρφωσης.
- Ευελιξία Υλικών: Είτε χρειάζεστε N-BK7 για ορατό φως, UV Fused Silica για επιθεώρηση ημιαγωγών, είτε ZnSe για υπέρυθρη θερμική ανίχνευση, η διαδικασία κατασκευής μας διατηρεί την ίδια ακρίβεια ±0.005mm σε όλα τα υποστρώματα.
Αξιοπιστία: Επαληθευμένη Ακρίβεια (Μετρολογία & Συμμόρφωση)
Η εμπιστοσύνη χτίζεται μέσω της διαφάνειας. Δεν ισχυριζόμαστε απλώς ακρίβεια, την τεκμηριώνουμε.
- Επαλήθευση με Συμβολομετρία: Κάθε παρτίδα υψηλής ακρίβειας ελέγχεται χρησιμοποιώντας συμβολόμετρα Zygo, διασφαλίζοντας ότι η ισχύς της επιφάνειας (N) και η ανωμαλία (ΔN) πληρούν το ακριβές οπτικό σας σχέδιο.
- Αριστεία Κεντραρίσματος: Με ανοχές αποκέντρωσης σφιγμένες σε 1' λεπτό τόξου, εξαλείφουμε προβλήματα απόκλισης δέσμης που μαστίζουν μαζικά παραγόμενα οπτικά χαμηλότερης ποιότητας.
- Πλήρης Ιχνηλασιμότητα: Παρέχουμε ολοκληρωμένες Αναφορές Ελέγχου (που καλύπτουν Διάμετρο, CT και Εστιακή Απόσταση) και Καμπύλες Επίστρωσης με κάθε αποστολή, διασφαλίζοντας ότι η διαδικασία ποιοτικού ελέγχου σας είναι απρόσκοπτη.
Συχνές Ερωτήσεις
Γιατί είναι κρίσιμη η ανοχή διαμέτρου ±0.005mm για συστήματα πολλαπλών στοιχείων;
Σε πολύπλοκα οπτικά συγκροτήματα, όπως αντικειμενικοί φακοί απεικόνισης υψηλής ανάλυσης, ακόμη και μια μικρή μηχανική κλίση ή αποκέντρωση μπορεί να οδηγήσει σε σημαντικό κώμα και αστιγματισμό. Μια ανοχή ±0.005mm διασφαλίζει ακρίβεια "στενής εφαρμογής" εντός του κυλίνδρου του φακού, εξαλείφοντας την ανάγκη για χειροκίνητη ευθυγράμμιση (shim) και διασφαλίζοντας ότι ο οπτικός άξονας του φακού DCX παραμένει τέλεια κεντραρισμένος.
Πώς διατηρείτε τη συνέπεια της εστιακής απόστασης εντός ±1%;
Η εστιακή απόσταση είναι συνάρτηση τόσο των ακτίνων της επιφάνειας όσο και του κεντρικού πάχους (CT). Ελέγχοντας το Κεντρικό Πάχος σε ±0.01mm και χρησιμοποιώντας στίλβωση CNC υψηλής ακρίβειας για τη διατήρηση της συνέπειας της ακτίνας, διασφαλίζουμε ότι η ενεργή εστιακή απόσταση (EFL) παραμένει σταθερή. Αυτό είναι ζωτικής σημασίας για βιομηχανικούς αισθητήρες όπου απαιτείται σταθερή μεγέθυνση σε χιλιάδες μονάδες.
Ποιες είναι οι προκλήσεις της στίλβωσης διπλών κυρτών φακών με μικρή ακτίνα (R0.8mm);
Οι μικρές ακτίνες δημιουργούν απότομες κλίσεις επιφάνειας, οι οποίες είναι δύσκολο να γυαλιστούν ομοιόμορφα. Χρησιμοποιούμε στίλβωση υπο-ανοίγματος και προσαρμοσμένα διαμαντένια λειαντικά για να διασφαλίσουμε ότι η ακρίβεια της επιφάνειας (N=1~3) και η ανωμαλία (ΔN=0.1~0.5) διατηρούνται μέχρι το καθαρό άνοιγμα, αποτρέποντας το "ξεχείλισμα άκρων" που μπορεί να υποβαθμίσει την ποιότητα της περιφερειακής εικόνας.
Πώς επαληθεύετε την ανωμαλία της επιφάνειας (ΔN) σε έναν συμμετρικό φακό DCX;
Χρησιμοποιούμε συμβολόμετρα λέιζερ He-Ne (όπως Zygo) για να καταγράψουμε τον χάρτη μετατόπισης φάσης και των δύο κυρτών επιφανειών. Για έναν φακό DCX, κάθε πλευρά ελέγχεται ξεχωριστά έναντι μιας σφαίρας αναφοράς. Μια τιμή ΔN 0.1 υποδηλώνει ότι η τοπική απόκλιση από το ιδανικό σφαιρικό σχήμα είναι μικρότερη από 1/10 ενός κροσσού, εγγυώμενη ένα σχεδόν τέλειο κύμα.
Μπορείτε να παρέχετε "Scratch-Dig 10/5" για εφαρμογές λέιζερ υψηλής ισχύος;
Ναι. Για φακούς DCX ποιότητας λέιζερ, προσφέρουμε ποιότητα επιφάνειας 10/5. Αυτό το ακραίο επίπεδο στίλβωσης αφαιρεί μικρο-ελαττώματα που θα μπορούσαν διαφορετικά να λειτουργήσουν ως κέντρα απορρόφησης, οδηγώντας δυνητικά σε ζημιά που προκαλείται από λέιζερ (LIDT). Αυτό είναι απαραίτητο για την εστίαση παλμών υψηλής κορυφαίας ισχύος σε βιομηχανική κοπή με λέιζερ και ιατρική χειρουργική.
Ποιο υπόστρωμα πρέπει να επιλέξω για έναν φακό DCX σε περιβάλλον υψηλής θερμοκρασίας;
Εάν το σύστημα υπόκειται σε θερμικό σοκ, το Ζαφείρι ή το Fused Silica είναι οι προτιμώμενες επιλογές. Το Ζαφείρι προσφέρει υψηλή θερμική αγωγιμότητα και σκληρότητα Mohs 9, ενώ το Fused Silica παρέχει συντελεστή θερμικής διαστολής σχεδόν μηδενικό (CTE). Για τυπική απεικόνιση ορατού φωτός, το BK7 (K9) παραμένει η πιο οικονομικά αποδοτική λύση λόγω της εξαιρετικής ομοιογένειας και χημικής του αντοχής.
Προσφέρετε προσαρμοσμένες επιστρώσεις Αντι-Ανάκλασης (AR) για αυτούς τους φακούς υψηλής ακρίβειας;
Απολύτως. Παρέχουμε προσαρμοσμένη εναπόθεση λεπτών υμενίων με βάση την επιθυμητή σας μήκος κύματος. Οι επιλογές περιλαμβάνουν V-Coats για μεμονωμένες γραμμές λέιζερ (R < 0.1%) και Broadband AR (BBAR) για απεικόνιση ευρέος φάσματος. Κάθε αποστολή περιλαμβάνει μια καμπύλη φασματοφωτομέτρου για την επαλήθευση της απόδοσης της επίστρωσης.
