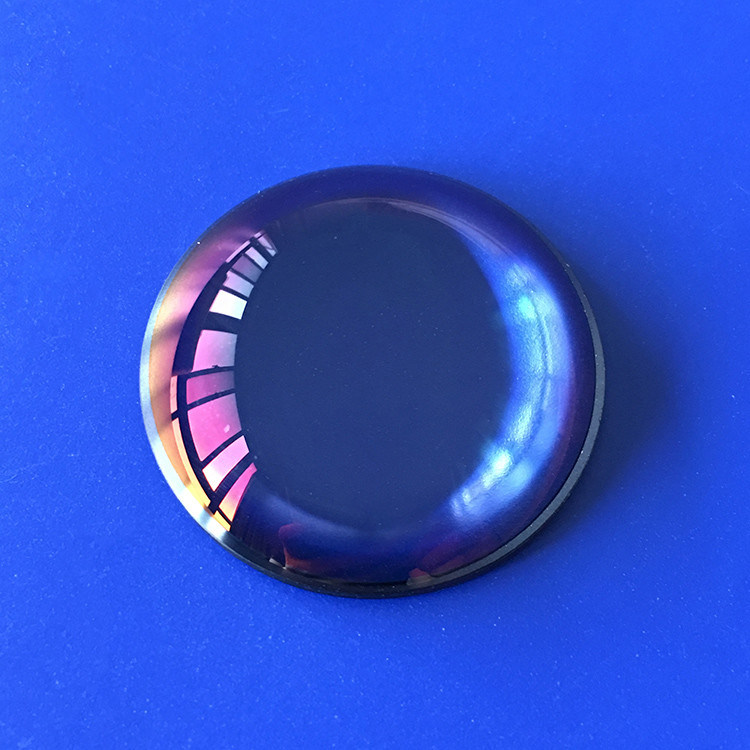

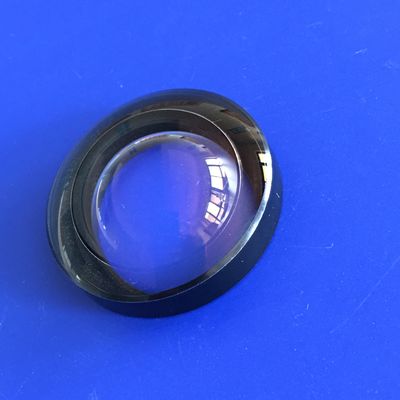

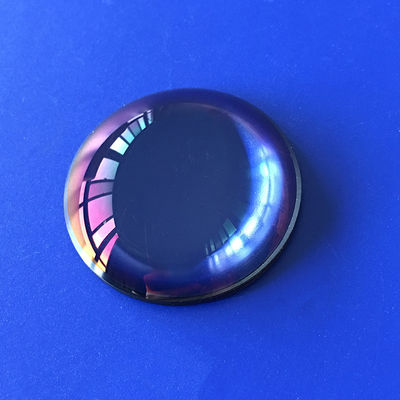

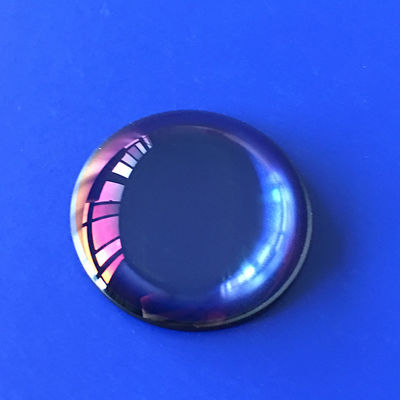

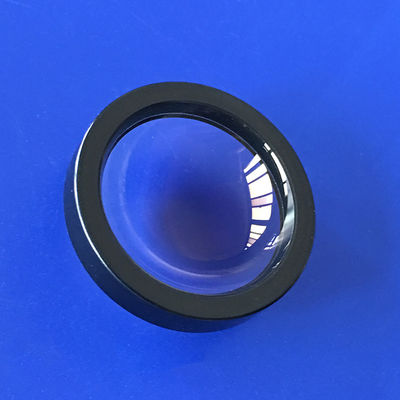

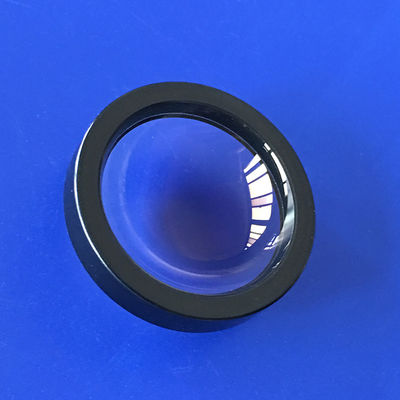

Customized Optical Components Design Plano Convex Lens and Meniscus Lens with Coating
Το σχεδιασμό προσαρμοσμένων οπτικών εξαρτημάτων: οπτικός φακός πλάτος με σύγκλιση και οπτικός φακός μενίσκου με επικάλυψη αντιπροσωπεύει μια λύση υψηλής ακρίβειας για προηγμένα οπτικά συστήματα που απαιτούν ελεγχόμενη εστίαση του φωτός,ελάχιστη απόκλισηΑυτοί οι φακοί κατασκευάζονται από υψηλής ποιότητας οπτικό γυαλί ή υλικά κρυστάλλου, εξασφαλίζοντας ανώτερη κάμψη και σταθερή οπτική συμπεριφορά.
Ένας πλανώδης όγκος φακού διαθέτει μία επίπεδη επιφάνεια και μία όγκη επιφάνεια για να συγκλίνουν παράλληλες δέσμες φωτός σε ένα ενιαίο εστιακό σημείο, καθιστώντας τον ιδανικό για εφαρμογές κολιματισμού και απεικόνισης.Ο ΜενίσκοςΤο σύστημα, με κυκλικές και κωνικές επιφάνειες, είναι βελτιστοποιημένο για τη μείωση της σφαιρικής απόκλισης και τη βελτίωση της ποιότητας εικόνας σε πολύπλοκες οπτικές συναρμολογίες.
Εφαρμόζονται επικαλύψεις όπως αντιαντανάκλαση (AR) ή διηλεκτρικά στρώματα για να ελαχιστοποιηθούν οι αντανάκλασεις της επιφάνειας, να βελτιωθεί η αποτελεσματικότητα μετάδοσης και να παραταθεί η διάρκεια ζωής της λειτουργίας.Συνδυάζοντας ακριβή γεωμετρική σχεδίαση με προσαρμοσμένη τεχνολογία επίχρισής, αυτοί οι φακοί παρέχουν ευπροσάρμοστες λύσεις για συστήματα λέιζερ, συσκευές απεικόνισης, οπτικούς αισθητήρες και φωτονικά όργανα ακριβείας.
| Παράμετρος | Πλανώδης Κονβέκσος Ακοής | Δακτυλίδια με επικάλυψη του μηνίσκου |
|---|---|---|
| Υλικό | BK7 / Έλιγμένη πυριτίνη / Σαφείρι | BK7 / Έλιγμένη πυριτίνη / Σαφείρι |
| Διάμετρος | 5 mm - 100 mm (προσαρμόσιμα) | 5 mm - 100 mm (προσαρμόσιμα) |
| Εστιακό μήκος | 10 mm - 500 mm (προσαρμόσιμα) | 10 mm - 500 mm (προσαρμόσιμα) |
| Ποιότητα της επιφάνειας | 40/20 ή καλύτερα | 40/20 ή καλύτερα |
| Τύπος επικάλυψης | Επικάλυψη AR / Διηλεκτρική Επικάλυψη | Επικάλυψη AR / Διηλεκτρική Επικάλυψη |
| Πεδίο μετάδοσης | 350 nm - 2000 nm | 350 nm - 2000 nm |
| Σχήμα επιφάνειας | Πλανήτης Κονβές | Μενίσκος (Κωνκώδης-Κονβέξιος) |
| Ανεκτικότητα | ±0,01 mm | ±0,01 mm |
| Θέρμανση λειτουργίας | -40°C έως +85°C | -40°C έως +85°C |
| Εφαρμογή | Συστήματα λέιζερ, απεικόνιση, αισθητήρες | Συστήματα λέιζερ, απεικόνιση, αισθητήρες |
- Υψηλής ακρίβειας εστίαση φωτός: Οι επιφανειακοί κυψελώδεις φακοί συγκλίνουν παράλληλες δέσμες με ελάχιστη στρέβλωση, ενώ οι μενίσκοι μειώνουν τις σφαιρικές αποκλίσεις
- Προσαρμοσμένες επικάλυψεις: Οι αντιαντανάκλασες και οι διηλεκτρικές επικάλυψεις αυξάνουν την απόδοση μετάδοσης και μειώνουν τις ανεπιθύμητες αντανακλάσεις
- Ευρεία συμβατότητα υλικών: Διατίθεται σε BK7, λιωμένη πυρίτιο και ζαφείρι για διάφορες οπτικές και θερμικές απαιτήσεις
- Προσαρμόσιμες διαστάσεις: Διαμετρήτης, εστιακή απόσταση και καμπυλότητα μπορούν να βελτιστοποιηθούν για συγκεκριμένα σχέδια συστήματος
- Βελτιωμένες οπτικές επιδόσεις: Βελτιωμένη σαφήνεια εικόνας, μειωμένο φάντασμα και υψηλότερη συνολική απόδοση σε περίπλοκες συναρμολογήσεις
- Ανθεκτική και σταθερή: Τα υλικά και οι επικάλυψεις παρέχουν μηχανική και περιβαλλοντική ανθεκτικότητα για μακροχρόνια λειτουργία
- Συστήματα λέιζερ: Εστίαση δέσμης, κολίμαση και διαμόρφωση για βιομηχανικά, ιατρικά ή ερευνητικά λέιζερ
- Συσκευές απεικόνισης: Κάμερες, μικροσκόπια και τηλεσκόπια που απαιτούν ακριβή έλεγχο του φωτός και μειωμένη απόκλιση
- Οπτικοί αισθητήρες: αισθητήρες υψηλής ακρίβειας για βιομηχανικές και επιστημονικές εφαρμογές
- Επιστημονικά όργανα: Συσκευές φασματοσκοπίας, φωτομετρίας και ανάλυσης που απαιτούν υψηλής ποιότητας οπτικά εξαρτήματα
- Οπτικές ίνες: Σύνδεση και ευθυγράμμιση πηγών λέιζερ με οπτικές ίνες
- Αεροδιαστημική και Άμυνα: Οπτικά συστήματα ακριβείας για συστήματα τηλεαισθητοποίησης, καθοδήγησης ή ανίχνευσης
Ο σχεδιασμός προσαρμοσμένων οπτικών εξαρτημάτων: Πλανός Κονβέκσος Λινκός και Μενίσκος Λινκός με Επιχρισμό παρέχει μια ευπροσάρμοστη και ακριβή οπτική λύση για φωτονικές εφαρμογές υψηλών επιδόσεων.Με ειδικές διαστάσειςΟι φακοί αυτοί προσφέρουν εξαιρετική εστίαση του φωτός, ελαχιστοποιούνται οι αποκλίσεις και βελτιώνεται η απόδοση μετάδοσης.συσκευές απεικόνισης, και οι οπτικοί αισθητήρες τους καθιστούν απαραίτητα συστατικά για τους μηχανικούς και τους σχεδιαστές που αναζητούν βέλτιστη οπτική απόδοση, αντοχή και προσαρμοστικότητα στα σύγχρονα φωτονικά συστήματα.
-
