BK7 οπτικός φακός γυαλιού

Ποιότητα BK7 οπτικός φακός γυαλιού εργοστάσιο
Ποιότητα BK7 οπτικός φακός γυαλιού εργοστάσιο
Προδιαγραφές προϊόντος
Τόπος καταγωγής: Κίνα
Επωνυμία Μάρκας: Advance
Πιστοποίηση: ROHS\Reach
Αριθμός μοντέλου: Σαν απαιτήσεις
Ελάχιστη ποσότητα παραγγελίας: 1
Τιμή: $0.2~$100
Όροι πληρωμής: Τ/Τ&L/C
Δυνατότητα Προμήθειας: 1000k/ανά μήνα
Λεπτομέρειες προϊόντος
Επισημαίνω:

φακός 0.001mm 60/40 γυαλιού BK7 οπτικός

,

bk7 60/40 0.001mm οπτικός φακός γυαλιού

,

φακός μηνίσκων 0.001mm BK7 60/40
Customized Support: OEM, ODM
Usage: Οπτικός
Shape: Σφαιρικό
Material: οπτικό γυαλί
Focal Length: ΕΘΙΜΟ
Coating: κατόπιν αιτήματος
Diameter: 25 χλστ
Diameter Tolerance: +/-0,005 χλστ
Surface Accuracy: Ν=1~0,5
Centerthickness Tolerance: +/- 0.001 χιλιοστά
Focal Length Tolerance: +/- 1%
Surface Quality: 10/5~60/40
Centerthickness: 5 mm
Width Tolerance: +/-0,01 χλστ
Style: Αντίκα
Operatingtemperature: -20 έως 70 °C
Refractiveindex: 1.52
Focal Length: 150 mm
Περιγραφή προϊόντος
Οπτικός Φακός από Γυαλί BK7
Εξειδίκευση: Ευέλικτη Μηχανική Υλικών

Οι οπτικοί μας φακοί είναι σχεδιασμένοι για απόδοση σε ολόκληρο το ηλεκτρομαγνητικό φάσμα. Παρέχουμε εξειδικευμένη επιλογή υλικών προσαρμοσμένη στις συγκεκριμένες απαιτήσεις του εύρους κύματος σας, εξασφαλίζοντας βέλτιστη μετάδοση και θερμική σταθερότητα.

  • Ορατό & NIR: Υψηλής ποιότητας γυαλί BK7 (K9) και οπτικό γυαλί για οικονομική απεικόνιση υψηλής ευκρίνειας.
  • UV & Υψηλής Ισχύος: Premium χαλαζίας (Τήξη Πυριτίου) και CaF₂ για ανώτερη διαφάνεια UV και αντοχή σε βλάβες από λέιζερ.
  • Υπέρυθρο (IR): Γερμανίου (Ge), Πυριτίου (Si) και Σεληνίου Ψευδαργύρου (ZnSe) ακριβείας για θερμική απεικόνιση και εφαρμογές λέιζερ CO₂.
  • Ακραία Ανθεκτικότητα: Υποστρώματα Ζαφειριού για σκληρά περιβάλλοντα που απαιτούν αντοχή σε γρατζουνιές και υψηλή θερμική αγωγιμότητα.
Τεχνικές Προδιαγραφές
Παράμετρος Προδιαγραφές
Υλικά BK7 ή άλλο οπτικό γυαλί, χαλαζίας, ζαφείρι, Ge, Si, ZnSe, CaF₂ κ.λπ.
Διάμετρος 1,5~300mm
Ακτίνα R0,8mm-∞
Εστιακή απόσταση -30000mm~+30000mm
Ανοχή κεντρικού πάχους ±0,01mm
Ανοχή διαμέτρου ±0,005mm
Ανοχή εστιακής απόστασης ±1%
Ακρίβεια επιφάνειας N=1~3
Ανωμαλία ΔN=0,1~0,5
Αποκέντρωση 3"~1"
Ποιότητα επιφάνειας 10/5~60/40
Επίστρωση Κατόπιν αιτήματος
Περιοχή εφαρμογής Απεικόνιση, Φωτισμός, Λέιζερ κ.λπ.

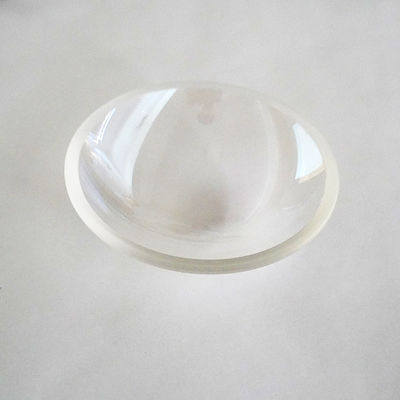

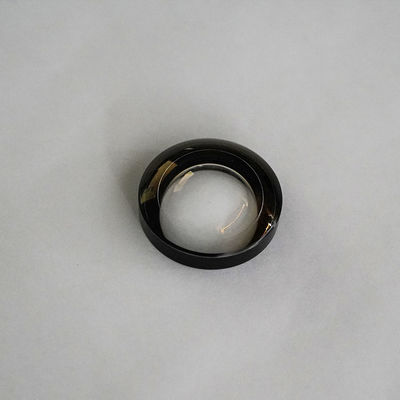

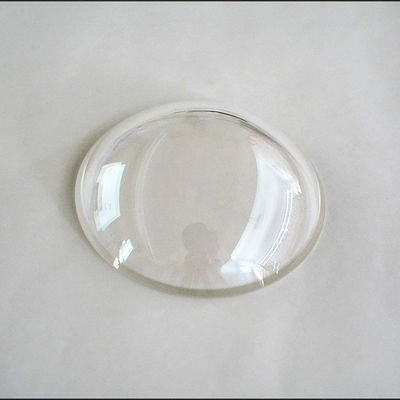

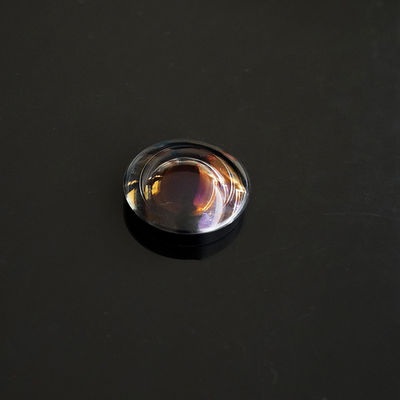

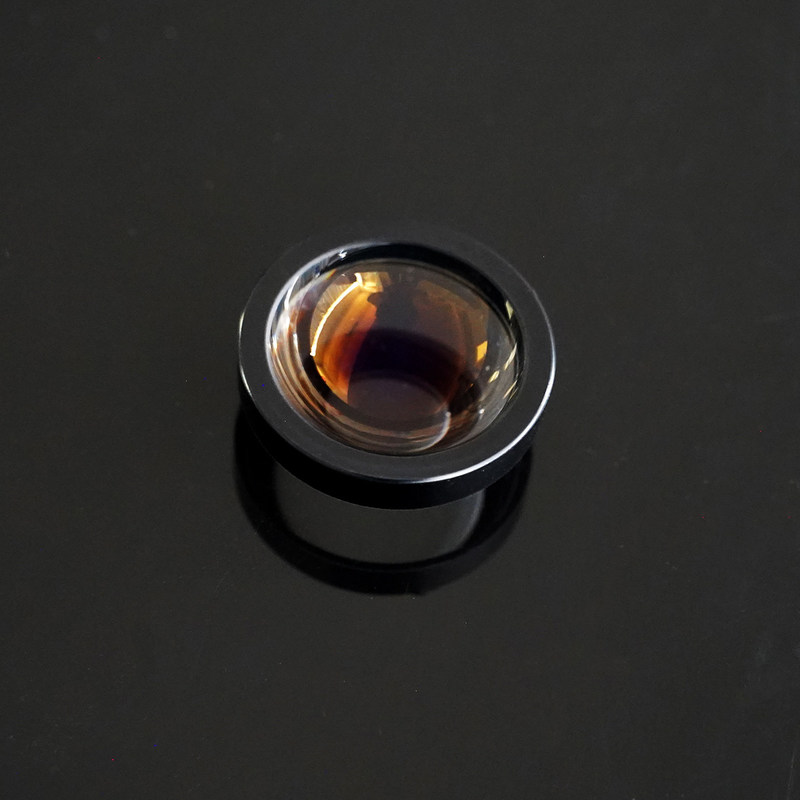

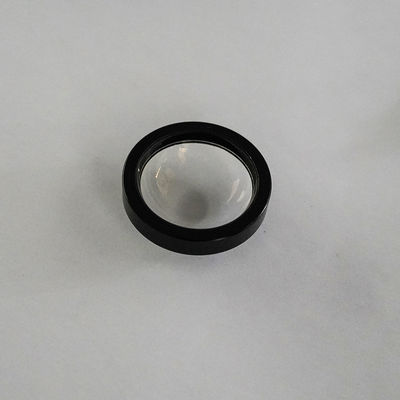

BK7 Optical Glass Lens product display BK7 Optical Glass Lens close-up view
Εμπειρία: Λύσεις Εφαρμογών σε Πολλές Βιομηχανίες

Οι φακοί μας δεν είναι απλά εξαρτήματα· είναι λύσεις για παγκόσμιες βιομηχανίες. Κατανοούμε τις λεπτές απαιτήσεις των:

  • Συστήματα Απεικόνισης: Φακοί υψηλής ανάλυσης με ανωμαλία ΔN = 0,1 για ιατρική ενδοσκόπηση και μηχανική όραση.
  • Τεχνολογία Λέιζερ: Εξειδικευμένες επιστρώσεις και υποστρώματα (ZnSe/Χαλαζίας) ικανά να αντέχουν υψηλές πυκνότητες στιγμιαίας ισχύος.
  • Φωτισμός Ακριβείας: Προσαρμοσμένες ακτίνες (R0,8mm έως ∞) σχεδιασμένες για τη βελτιστοποίηση της εξαγωγής φωτός και τη διαμόρφωση δέσμης.
Αξιοπιστία: Διασφάλιση Ποιότητας & Επίστρωση

Προσαρμοσμένες Υπηρεσίες Επίστρωσης (Κατόπιν Αιτήματος): Κάθε φακός μπορεί να βελτιστοποιηθεί με προσαρμοσμένες επιστρώσεις λεπτού υμενίου, συμπεριλαμβανομένων των BBAR (Ευρυζωνικής Αντι-Ανάκλασης), V-Coats για συγκεκριμένες γραμμές λέιζερ και Diamond-Like Carbon (DLC) για ανθεκτικά παράθυρα IR.

Αυστηρή Μετρολογία:
  • Διαδραστικός Έλεγχος: Επαληθεύουμε την ανωμαλία της επιφάνειας (ΔN) χρησιμοποιώντας υπερσύγχρονους συμβολομέτρους Zygo.
  • Πλήρης Ιχνηλασιμότητα: Κάθε παρτίδα συνοδεύεται από μια ολοκληρωμένη έκθεση επιθεώρησης που περιγράφει τη διαστατική ακρίβεια και την φασματική απόδοση.
  • Παγκόσμια Συμμόρφωση: Όλα τα υλικά συμμορφώνονται με τους κανονισμούς RoHS και REACH, πληρώντας τα διεθνή πρότυπα περιβάλλοντος και ασφάλειας.
Optical lens manufacturing process Quality control inspection Lens coating facility Advanced metrology equipment Precision lens assembly Lens testing laboratory Finished optical lenses Lens packaging and shipping 1.5mm to 300mm Optical Lens Design, BK7 Dichroic Optical Filter
Συχνές Ερωτήσεις
Ε1: Πώς επιτυγχάνετε ανοχή διαμέτρου ±0,005mm για μικρούς φακούς;
Η επίτευξη ακρίβειας σε επίπεδο μικρομέτρου απαιτεί έναν συνδυασμό μηχανών λείανσης CNC υψηλής σταθερότητας και αυστηρά ελεγχόμενων θερμοκρασιών περιβάλλοντος στις εγκαταστάσεις μας. Για φακούς μεταξύ 1,5mm και 10mm, χρησιμοποιούμε εξειδικευμένο εξοπλισμό κεντράρισμα μικρο-οπτικών για να διασφαλίσουμε τόσο τη διαστατική ακρίβεια όσο και την ελάχιστη αποκέντρωση (έως 1").
Ε2: Ποια είναι η σημασία του "Ανωμαλία ΔN = 0,1~0,5";
Ενώ η Ακρίβεια Επιφάνειας (N) αναφέρεται στην συνολική απόκλιση ισχύος, η Ανωμαλία (ΔN) μετρά την τοπική μεταβολή ή την "ομαλότητα" της επιφάνειας του φακού. Ένα ΔN 0,1 υποδηλώνει μια σχεδόν τέλεια σφαιρική επιφάνεια, η οποία είναι απαραίτητη για απεικόνιση ορίου περίθλασης και συστήματα λέιζερ υψηλής ισχύος για την αποφυγή παραμόρφωσης δέσμης και σημείων υπερθέρμανσης.
Ε3: Για υλικά IR όπως το Γερμανίου (Ge) και το ZnSe, πώς διαχειρίζεστε την ποιότητα της επιφάνειας;
Οι κρύσταλλοι IR είναι γενικά πιο μαλακοί και εύθραυστοι από το γυαλί BK7. Χρησιμοποιούμε εξειδικευμένη διαμόρφωση διαμαντιού (SPDT) και προσαρμοσμένες πολικές πάστες για να επιτύχουμε ποιότητα επιφάνειας 20-10 Scratch-Dig. Αυτό αποτρέπει ζημιές κάτω από την επιφάνεια και εξασφαλίζει υψηλή αποδοτικότητα μετάδοσης στην περιοχή 8μm έως 12μm.
Ε4: Μπορείτε να κατασκευάσετε φακούς με εξαιρετικά μικρή ακτίνα (R0,8mm);
Ναι. Η γραμμή παραγωγής μας είναι βελτιστοποιημένη για οπτικά με υψηλή καμπυλότητα. Η κατασκευή ακτίνας 0,8mm απαιτεί ειδικά κατασκευασμένα εργαλεία διαμαντιού και ακριβή συμβολομετρική παρακολούθηση για να διασφαλιστεί ότι η εστιακή απόσταση παραμένει εντός της καθορισμένης ανοχής ±1%.
Ε5: Πότε πρέπει να επιλέγω CaF₂ (Φθοριούχο Ασβέστιο) αντί για Χαλαζία;
Ενώ ο Χαλαζίας είναι εξαιρετικός για UV, το CaF₂ προτιμάται όταν η εφαρμογή σας εκτείνεται από το Vacuum UV (180nm) έως το μεσαίο υπέρυθρο (7μm). Επιπλέον, το CaF₂ έχει χαμηλό δείκτη διάθλασης και χαμηλή χρωματική εκτροπή, καθιστώντας το ιδανικό για σχεδιασμούς φακών υψηλής ποιότητας απωχρωματικούς.
Ε6: Πώς διασφαλίζετε την ανθεκτικότητα των επιστρώσεων σε υποστρώματα Ζαφειριού;
Το Ζαφείρι είναι εξαιρετικά σκληρό (9 στην κλίμακα Mohs). Για να διασφαλίσουμε την πρόσφυση της επίστρωσης, χρησιμοποιούμε τεχνολογία εναπόθεσης με υποβοήθηση ιόντων (IAD). Αυτή η διαδικασία αυξάνει την πυκνότητα συσκευασίας των λεπτών υμενίων, καθιστώντας την επίστρωση τόσο ανθεκτική όσο και το ίδιο το υπόστρωμα, ικανή να περάσει αυστηρές δοκιμές τριβής και υγρασίας.
Ε7: Παρέχετε πιστοποίηση για την εστιακή απόσταση και την ακρίβεια της επιφάνειας;
Ναι. Κάθε παραγγελία υψηλής ακρίβειας μπορεί να συνοδεύεται από Έκθεση Μετρολογίας. Χρησιμοποιούμε συμβολομέτρους Zygo NewView για την τοπογραφία της επιφάνειας και αυτοματοποιημένους μετρητές εστιακής απόστασης για να επαληθεύσουμε ότι κάθε παράμετρος – από τις τιμές N έως το κεντρικό πάχος – πληροί το ακριβές σχέδιό σας.
