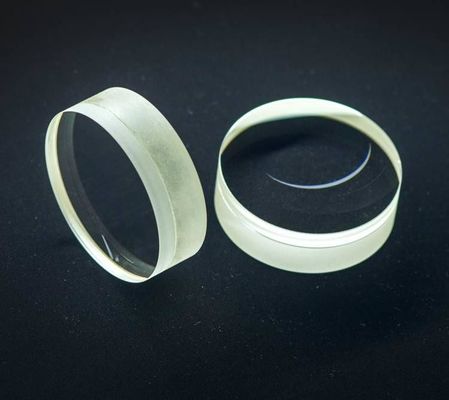

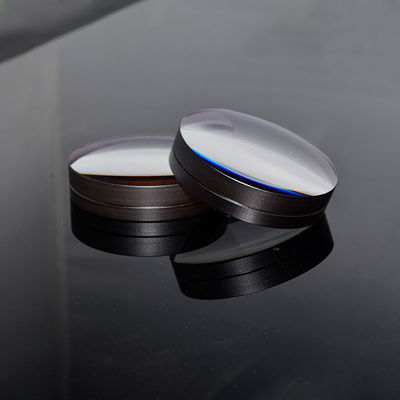

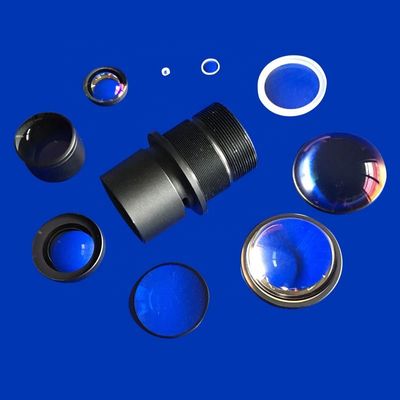

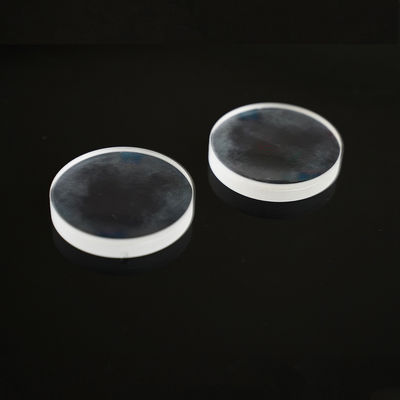

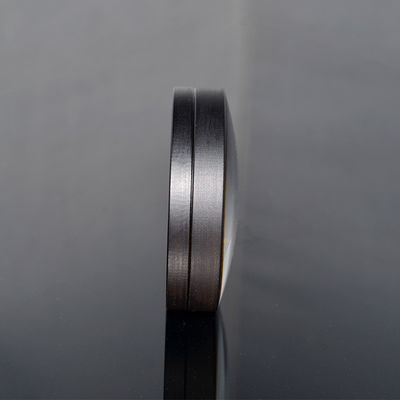

Υπέρυθρος φακός γερμανίου σαπφείρου χαλαζία φακών καμερών συνήθειας IR οπτικός
Οπτικός φακός καμερών συνήθειας IR
,Φακός καμερών συνήθειας χαλαζία
,Υπέρυθρος φακός γερμανίου σαπφείρου
ΗΙΡ Οπτική Προσαρμοσμένη Κάμερα Ακομητής Κουάρτζ Σαφείριος Γερμανίος Υποκόκκινος ΑκομητήςΕίναι ένα υψηλής απόδοσης οπτικό στοιχείο σχεδιασμένο για προηγμένα συστήματα απεικόνισης και ανίχνευσης υπέρυθρου.ζαφείρι, και γερμανίου για την παροχή εξαιρετικής μετάδοσης σε διαφορετικές φασματικές περιοχές υπέρυθρου (IR).
Το κουάρτζι και το ζαφείρι είναι βελτιστοποιημένα για εφαρμογές κοντινού υπέρυθρου (NIR), προσφέροντας υψηλή διαφάνεια, μηχανική αντοχή και θερμική σταθερότητα,ενώ το γερμανικό είναι ιδανικό για εφαρμογές μεσαίου κύματος υπέρυθρου (MWIR) λόγω του υψηλού δείκτη διάθλασης και των εξαιρετικών ιδιοτήτων μετάδοσης IR.
Αυτός ο φακός έχει σχεδιαστεί για να καλύπτει τις ακριβείς ανάγκες της θερμικής απεικόνισης, των επιστημονικών οργάνων και της βιομηχανικής ανίχνευσης υπέρυθρων.Οι επικάλυψεις όπως οι αντιαντανάκλασες (AR) ή οι ευρυζωνικές IR επικάλυψεις βελτιώνουν τις επιδόσεις μειώνοντας τις αντανάκλασεις στην επιφάνειαΗ προσαρμογή επιτρέπει στους μηχανικούς να βελτιστοποιήσουν τις εστιακές αποστάσεις, τις διαμέτρους, τα επίπεδα φωτεινής ακτινοβολίας, τα επίπεδα φωτεινής ακτινοβολίας, τα επίπεδα φωτεινής ακτινοβολίας, τα επίπεδα φωτεινής ακτινοβολίας και τα επίπεδα φωτεινής ακτινοβολίας.και γεωμετρικές φακών για να ταιριάζουν με ειδικές σειρές αισθητήρων ή οπτικά συστήματα, εξασφαλίζοντας τη μέγιστη ακρίβεια και ευαισθησία απεικόνισης σε εφαρμογές ανίχνευσης υπέρυθρων.
| Παράμετρος | Κουάρτζος φακός | Ακτίβες ζαφείρι | Δακτυλίδια γερμανίου |
|---|---|---|---|
| Υλικό | Χωρισμένο Κουάρτζι | Ζαφείρι (Al2O3) | Γερμανικό (Ge) |
| Περιοχή μήκους κύματος | 00,7 μm - 3,5 μm | 00,8 μm - 5 μm | 2 μm - 14 μm |
| Διάμετρος | 5 mm - 100 mm (προσαρμόσιμα) | 5 mm - 100 mm (προσαρμόσιμα) | 5 mm - 100 mm (προσαρμόσιμα) |
| Εστιακό μήκος | 10 mm - 500 mm | 10 mm - 500 mm | 10 mm - 500 mm |
| Ποιότητα της επιφάνειας | 40/20 | 20/10 | 40/20 |
| Επιχρισμός | Αντιαντανάκλαση / ευρυζωνική IR | Αντιαντανάκλαση / ευρυζωνική IR | Αντιαντανάκλαση / ευρυζωνική IR |
| Μεταφορά | > 92% | > 90% | > 95% σε IR |
| Θέρμανση λειτουργίας | -40°C έως 200°C | -50°C έως 200°C | -40°C έως 120°C |
| Σχήμα | Πλανόκονβές, Μενίσκος, Προσαρμοσμένο | Πλανόκονβές, Μενίσκος, Προσαρμοσμένο | Πλανόκονβές, Μενίσκος, Προσαρμοσμένο |
| Εφαρμογή | Κάμερες υπέρυθρου φωτός, αισθητήρες, συστήματα απεικόνισης | Κάμερες υπέρυθρων, αισθητήρες, βιομηχανική οπτική | Καμερές υπέρυθρης ακτινοβολίας, θερμική απεικόνιση, ανίχνευση αερίων |
Αυτός ο φακός έχει σχεδιαστεί για να εστιάζει, να συνδυάζει ή να διαμορφώνει το υπέρυθρο φως σε κάμερες και αισθητήρες, παρέχοντας υψηλής ακρίβειας απεικόνιση σε NIR και MWIR φάσμα.
Το κουάρτζι και το ζαφείρι προσφέρουν εξαιρετική διαφάνεια στα κοντινά υπέρυθρα μήκη κύματος με υψηλή μηχανική και θερμική σταθερότητα.ενώ το γερμανικό είναι ιδανικό για εφαρμογές μεσαίου υπέρυθρου λόγω του υψηλού δείκτη διάθλασης και της ισχυρής μετάδοσης υπέρυθρου.
Ναι, τοΙΡ Οπτική Προσαρμοσμένη Κάμερα Ακομητής Κουάρτζ Σαφείριος Γερμανίος Υποκόκκινος Ακομητήςμπορεί να προσαρμόζεται πλήρως για να ανταποκρίνεται στις ειδικές απαιτήσεις του συστήματος, συμπεριλαμβανομένου του μεγέθους της συστοιχίας αισθητήρων, του οπτικού πεδίου και της εστιακής απόστασης.
Οι αντιαντανάκλασες επικάλυψεις και οι ευρυζωνικές υπέρυθρες επικάλυψεις είναι διαθέσιμες για τη μεγιστοποίηση της μετάδοσης, την ελαχιστοποίηση των αντανάκλασεων και τη μείωση των οπτικών φαντασμάτων σε όλη την φάση φάσματος υπέρυθρων.
Χρησιμοποιούνται ευρέως στη βιομηχανική παρακολούθηση υπέρυθρης ακτινοβολίας, θερμική απεικόνιση, επιστημονική έρευνα, αεροδιαστημικές και αμυντικές εφαρμογές, ιατρική απεικόνιση και συστήματα υπέρυθρης παρακολούθησης.
- Ευρεία κάλυψη φάσματος υπέρυθρων:Το κουάρτζο και το ζαφείρι καλύπτουν το κοντινό υπέρυθρο, ενώ το γερμανίμιο καλύπτει το μεσαίο υπέρυθρο για θερμική ανίχνευση.
- Υψηλή απόδοση μετάδοσης:Οι βελτιστοποιημένες επικάλυψεις μειώνουν τις απώλειες αντανάκλασης και αυξάνουν την οπτική απόδοση.
- Προσαρμόσιμο οπτικό σχέδιο:Τα εστιακά μήκη, οι διάμετροι και οι γεωμετρίες των φακών μπορούν να προσαρμοστούν σε συγκεκριμένους αισθητήρες υπέρυθρων.
- Διαρκής και θερμικά σταθερή:Το ζαφείρι και το κουάρτς παρέχουν υψηλή μηχανική αντοχή και θερμική αντοχή, το γερμανίμιο προσφέρει υψηλή σταθερότητα διάθλασης σε εφαρμογές μεσαίου IR.
- Χαμηλή απόκλιση και φάντασμα:Η υψηλής ακρίβειας κατασκευή εξασφαλίζει εξαιρετικές επιδόσεις απεικόνισης.
- Πολυδιάστατη επιλογή υλικών:Οι μηχανικοί μπορούν να επιλέξουν το βέλτιστο υλικό φακού ανάλογα με το μήκος κύματος, τις περιβαλλοντικές συνθήκες και τις απαιτήσεις του συστήματος.
- Κάμερες υπέρυθρου φωτός:Νυχτερινή όραση, παρακολούθηση και συστήματα απεικόνισης ασφαλείας.
- Συστήματα θερμικής απεικόνισης:Βιομηχανικές, αεροδιαστημικές εφαρμογές.
- Επιστημονικά όργανα:Συσκευές φασματοσκοπίας, ανίχνευσης αερίων και μέτρησης υπέρυθρων.
- Βιομηχανική ανίχνευση:Μετρήσεις θερμοκρασίας χωρίς επαφή και οπτικοί αισθητήρες.
- Ιατρικές συσκευές:Τεχνολογία απεικόνισης υπέρ ακτινοβολίας για διάγνωση και θεραπευτική παρακολούθηση.
- Αεροδιαστημική και άμυνα:Οδηγία πυραύλων, τηλεανίχνευση και παρακολούθηση του περιβάλλοντος.
-
