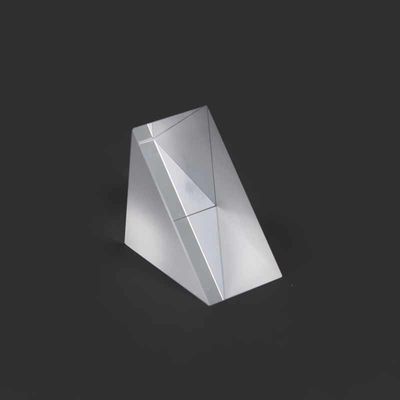

Custom 3-100 mm Optical BK7 Glass Right Angle Prism For Periscope
Προδιαγραφές προϊόντος
Τόπος καταγωγής:
ΣΑΓΚΆΗ, ΚΙΝΑ
Επωνυμία Μάρκας:
advance
Αριθμός μοντέλου:
005
Ελάχιστη ποσότητα παραγγελίας:
10 κομμάτια
Τιμή:
$100.00/Pieces 10-99 Pieces
Δυνατότητα Προμήθειας:
10000000 κομμάτι/κομμάτια το μήνα
Λεπτομέρειες προϊόντος
Material:
BK7 (Προσαρμόσιμο)
Customized Support:
OEM, ODM
Length:
3-100 mm (Προσαρμόσιμο)
Dimension Tolerance:
+/-0,01 χλστ
Width:
3-100 mm (Προσαρμόσιμο)
Angle Tolerance:
3"~2"
Height:
3-100 mm (Προσαρμόσιμο)
Flatness:
Ν=1~3
Length Tolerance:
+/-0,01 χλστ
Width Tolerance:
+/-0,01 χλστ
Surface Quality:
10/5~60/40 (Προσαρμόσιμο)
Application Area:
Περισκόπιο
Περιγραφή προϊόντος
Προσαρμοσμένο 3-100 mm οπτικό πρίσμα ορθής γωνίας γυαλιού BK7 για περισκόπιο
Η λειτουργικότητα τουCustom 3-100 mm Optical BK7 GlassΤο πρίσμα εκτείνεται πέρα από την απλή ελαφριά κάμψη. Όταν χρησιμοποιείται ως αΠρίσμα ορθής γωνίας για περισκόπιο, η υποτείνουσα χρησιμεύει ως ανακλαστήρας υψηλής απόδοσης που μπορεί είτε να μη επικαλυφθεί για TIR είτε να επεξεργαστεί με προστατευμένο αλουμίνιο ή ασήμι για βελτίωση της απόδοσης σε συγκεκριμένες γωνίες. Επειδή προσφέρουμε αΠροσαρμοσμένο οπτικό 3-100 mmΟι σχεδιαστές μπορούν να εφαρμόσουν αυτά τα πρίσματα σε οτιδήποτε, από μικροοπτικούς αισθητήρες 3 mm έως θαλάσσια περισκόπια βαρέως τύπου 100 mm. Αυτή η προσαρμοστικότητα, σε συνδυασμό με τη δομική ακεραιότητα τουΒΚ7 Γυαλί, κάνει τοΠρίσμα ορθής γωνίας για περισκόπιοένα χρυσό πρότυπο στους τομείς της άμυνας, της ναυτιλίας και της επιστημονικής έρευνας. Δίνοντας προτεραιότητα στη γεωμετρική ακρίβεια, μαςΠροσαρμοσμένο οπτικό 3-100 mmΟι λύσεις διασφαλίζουν ότι η δέσμη εξόδου είναι τέλεια ευθυγραμμισμένη με τη δέσμη εισόδου, εξαλείφοντας τα σφάλματα ισοτιμίας σε πολύπλοκα οπτικά τρένα.
Προδιαγραφές προϊόντος
| Υλικά | BK7 ή άλλο οπτικό γυαλί, χαλαζίας, ζαφείρι, Ge, Si, ZnSe, CaF2 κ.λπ. |
|---|---|
| Μήκος | 3~100mm |
| Πλάτος | 3~100mm |
| Υψος | 3~100mm |
| Ανοχή μήκους | +/-0,01 χλστ |
| Ανοχή πλάτους | +/-0,01 χλστ |
| Ανοχή ύψους | +/-0,01 χλστ |
| Ανοχή γωνίας | 3"~2" |
| Παρατυπία | ΔΝ=0,1~0,5 |
| Ακρίβεια επιφάνειας | Ν=1~3 |
| Ποιότητα επιφάνειας | 10/5~60/40 |
| Επένδυση | Κατόπιν αιτήματος |
| Περιοχή εφαρμογής | Απεικόνιση, Φωτισμός, Λέιζερ κ.λπ |
Τεχνικά Χαρακτηριστικά: Σημεία αναφοράς του BK7 Periscope Prism
Ο παρακάτω πίνακας επισημαίνει τα πρότυπα επαγγελματικής ποιότητας που εφαρμόζονται στο δικό μαςCustom 3-100 mm Optical BK7 Glassπαραγωγής, ειδικά βελτιστοποιημένη για τηνΠρίσμα ορθής γωνίας για περισκόπιο.
| Χαρακτηριστικό | Προδιαγραφές για Custom 3-100 mm Optical | Λειτουργικό Πλεονέκτημα |
|---|---|---|
| Υλικό Υπόστρωμα | Γυαλί οπτικής ποιότητας BK7 (N-BK7) | Υψηλή ευκρίνεια για το ορθογώνιο πρίσμα |
| Εύρος Μεγεθών | Προσαρμοσμένες οπτικές διαστάσεις 3-100 mm | Επεκτάσιμο για οποιοδήποτε σχέδιο Periscope |
| Ανοχή γωνίας | < 3 λεπτά τόξου έως < 30 δευτερόλεπτα τόξου | Ακριβής ευθυγράμμιση για ορθογώνιο πρίσμα |
| Ποιότητα Επιφανείας | 40-20 έως 20-10 Scratch-Dig | Χαμηλή διασπορά στο Custom 3-100 mm Optical |
| Επιπεδότητα επιφάνειας | λ/4 έως λ/10 @ 633nm | Ακριβής απεικόνιση για ορθογώνιο πρίσμα για περισκόπιο |
| Επιλογές επίστρωσης | AR, Al, Ag, ή Uncoated TIR | Βελτιστοποιημένη απόδοση για οπτικά Glass BK7 |
| Δείκτης Διάθλασης | 1,5168 @ 587,6 nm | Σταθερή διαδρομή φωτός σε Custom 3-100 mm Optical |
| Καθαρό διάφραγμα | > 90% της περιοχής του προσώπου | Μέγιστο οπτικό πεδίο για ορθογώνιο πρίσμα |
Βασικά Χαρακτηριστικά και Οφέλη
ΟCustom 3-100 mm Optical BK7 GlassΗ σειρά έχει κατασκευαστεί για να παρέχει αξιόπιστη απόδοση σε οπτικά συστήματα υψηλού πονταρίσματος. Παρακάτω είναι τα λειτουργικά οφέλη και οι ποικίλες υλοποιήσεις αυτούΠρίσμα ορθής γωνίας για περισκόπιο:
- Συνολική απόδοση εσωτερικής ανάκλασης:ΟBK7 Γυαλίεπιτρέπει τηνΠρίσμα ορθής γωνίας για περισκόπιονα αντανακλά το φως με σχεδόν 100% απόδοση χωρίς την ανάγκη μεταλλικών επικαλύψεων σε πολλές διαμορφώσεις.
- Εκτεταμένη προσαρμογή μεγέθους:ΜαςΠροσαρμοσμένο οπτικό 3-100 mmη ικανότητα διασφαλίζει ότι είτε η εφαρμογή είναι μικρο-drone είτε υποβρύχιο, ηΠρίσμα Ορθής Γωνίαςταιριάζει τέλεια.
- Εξαιρετική περιβαλλοντική σταθερότητα: BK7 Γυαλίείναι ανθεκτικό στους χημικούς λεκέδες και στην υποβάθμιση του περιβάλλοντος, εξασφαλίζοντας τηνΠρίσμα ορθής γωνίας για περισκόπιοδιατηρεί την απόδοσή του για χρόνια χρήσης στο πεδίο.

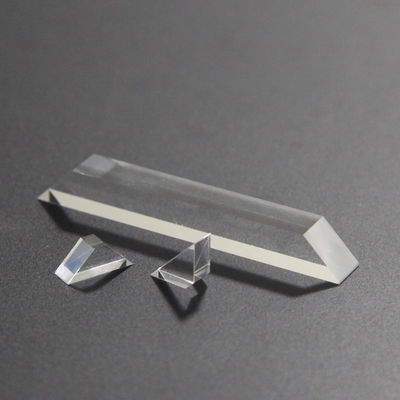

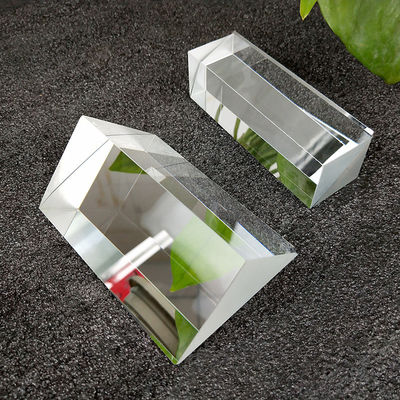

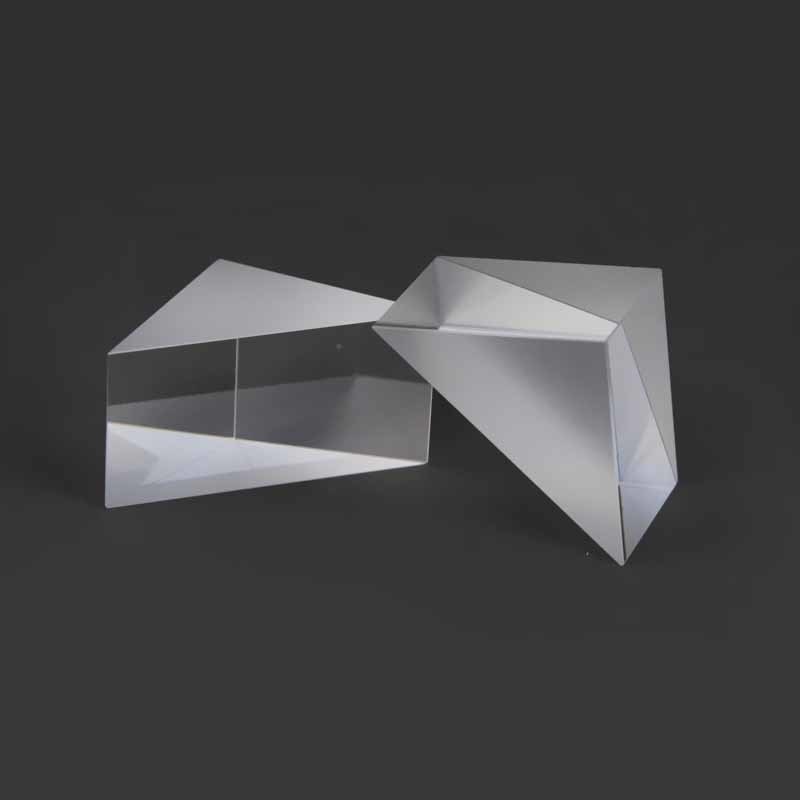

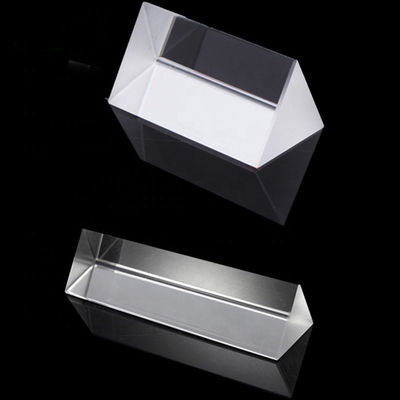

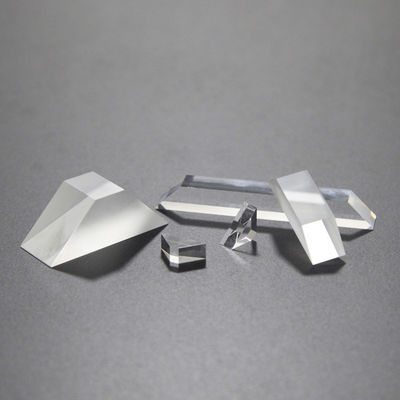

Συλλογή προϊόντων
Συχνές ερωτήσεις για το προϊόν ειδικών: Κατοχή του ορθού πρίσματος για το περισκόπιο
Αυτή η ενότητα παρέχει έγκυρες τεχνικές γνώσεις σχετικά με την επιλογή τουCustom 3-100 mm Optical BK7 Glass.
Ε1: Γιατί το BK7 Glass είναι η προτιμώμενη επιλογή για ένα ορθογώνιο πρίσμα για περισκόπιο;
Απάντηση: BK7 Γυαλίπροσφέρει εξαιρετική ισορροπία υψηλής μετάδοσης στο ορατό φάσμα και φυσική αντοχή. Για έναΠρίσμα ορθής γωνίας για περισκόπιο, αυτό το υλικό διασφαλίζει ότι η εικόνα παραμένει φωτεινή και καθαρή, κάτι που είναι ζωτικής σημασίας για τοΠροσαρμοσμένο οπτικό 3-100 mmσυστήματα που χρησιμοποιούνται στην επιτήρηση.
Ε2: Πώς επηρεάζει το εύρος μεγέθους του Custom 3-100 mm Optical την ποιότητα της εικόνας;
Απάντηση:Αν και το μέγεθος αλλάζει, τα πρότυπα ποιότητας μας δεν αλλάζουν. Ένα 100 χλστΠρίσμα ορθής γωνίας για περισκόπιοαπαιτεί πιο αυστηρή ψύξη κατά τη διάρκειαBK7 Γυαλίπαραγωγή για την πρόληψη του εσωτερικού στρες, εξασφαλίζοντας τηνΠροσαρμοσμένο οπτικό 3-100 mmΗ σειρά παραμένει χωρίς παρεκκλίσεις σε όλες τις κλίμακες.
Ε3: Μπορεί το Right Angle Prism For Periscope να χρησιμοποιηθεί σε περισκόπια λέιζερ υψηλής ισχύος;
Απάντηση:Ναι, υπό την προϋπόθεση ότιΠροσαρμοσμένο οπτικό 3-100 mmοι επιφάνειες γυαλίζονται σε υψηλό κατώφλι βλάβης λέιζερ (LDT). Μπορούμε να αντιμετωπίσουμε τοBK7 Γυαλίμε εξειδικευμένες επιστρώσεις για την εξασφάλιση τηςΠρίσμα Ορθής Γωνίαςχειρίζεται συγκεκριμένα μήκη κύματος λέιζερ με ασφάλεια.
Ε4: Ποιο είναι το όφελος μιας υπηρεσίας "Προσαρμοσμένο οπτικό 3-100 mm" για εταιρείες μηχανικών;
Απάντηση:Εξαλείφει την ανάγκη σχεδίασης γύρω από "εκτός ράφι" εξαρτήματα. Επιλέγοντας έναΠροσαρμοσμένο οπτικό 3-100 mmλύση, μπορείτε να καθορίσετε το ακριβές αποτύπωμα και το ύψος τουΠρίσμα ορθής γωνίας για περισκόπιο, μεγιστοποιώντας την απόδοση χώρου στο δικό σαςBK7 Γυαλίοπτικό τρένο.
Ε5: Πώς επαληθεύετε την ακρίβεια γωνίας του ορθογώνιου πρίσματος;
Απάντηση:ΚάθεCustom 3-100 mm Optical BK7 GlassΗ μονάδα ελέγχεται με γωνιόμετρα υψηλής ακρίβειας. Για έναΠρίσμα ορθής γωνίας για περισκόπιο, διασφαλίζουμε ότι οι γωνίες 90 μοιρών και 45 μοιρών βρίσκονται μέσα σε δευτερόλεπτα από το τόξο για να αποτρέψουμε την κλίση ή τη μετατόπιση της εικόνας.
