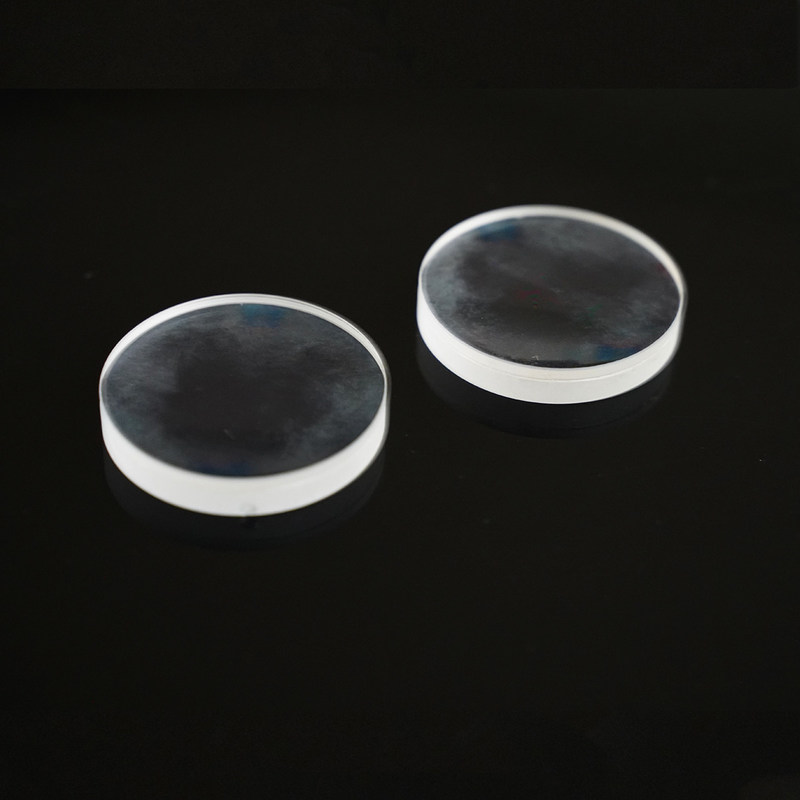

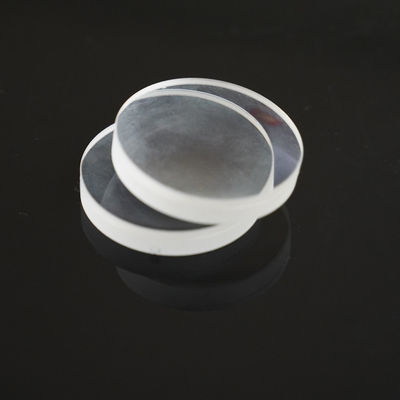

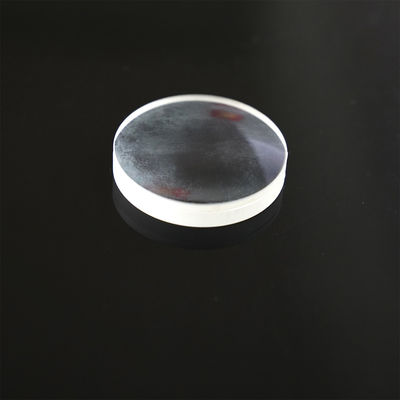

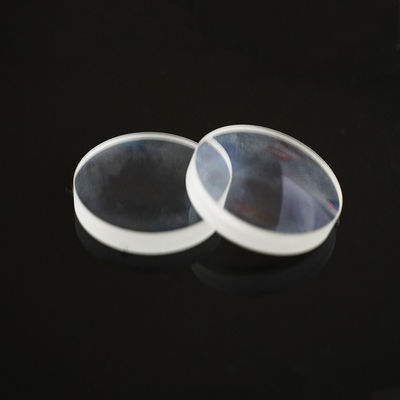

BK7 ασφαιρικός οπτικός φακός

Name: BK7 ασφαιρικός οπτικός φακός
Brand: Shanghai Advance Optical-Electronics Technology Co., Ltd
SKU: Σαν απαιτήσεις
Price: 49.20 USD
Availability: InStock

Ποιότητα BK7 ασφαιρικός οπτικός φακός εργοστάσιο

Προδιαγραφές προϊόντος

Τόπος καταγωγής: Κίνα

Επωνυμία Μάρκας: Advance

Πιστοποίηση: ROHS\Reach

Αριθμός μοντέλου: Σαν απαιτήσεις

Ελάχιστη ποσότητα παραγγελίας: 1

Τιμή: $0.2~$100

Όροι πληρωμής: Τ/Τ&L/C

Δυνατότητα Προμήθειας: 1000k/ανά μήνα

Λεπτομέρειες προϊόντος

Επισημαίνω:

10/5 ασφαιρικός οπτικός φακός BK7

10/5 ασφαιρικός οπτικός φακός B270

10/5 οπτικός φακός γυαλιού

Customized Support: OEM, ODM

Usage: οπτικός

Structure: Επιπεδο-κυρτός

Shape: Σφαιρικός

Material: οπτικό γυαλί

Focal Length: έθιμο

Coating: κατόπιν αιτήματος

Diameter: 25 χλστ

Diameter Tolerance: +/-0,005 χλστ

Surface Accuracy: Ν=1~0,5

Centerthickness Tolerance: +/- 0.001 χιλιοστά

Focal Length Tolerance: +/- 1%

Surface Quality: 10/5~60/40

Centerthickness: 5 mm

Width Tolerance: +/-0,01 χλστ

Operatingtemperature: -20 έως 70 °C

Refractiveindex: 1.52

Focal Length: 150 mm

Περιγραφή προϊόντος

Ασφαιρικός οπτικός φακός BK7

Επισκόπηση προϊόντος

BK7 quartz B270 με οπτικό τσιμέντο υψηλής ακρίβειας αχρωματικός διπλός κυρτός φακός για οπτικό σύστημα

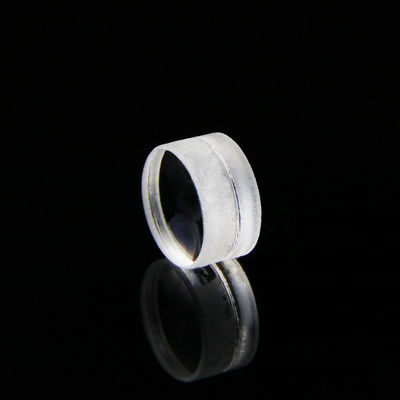

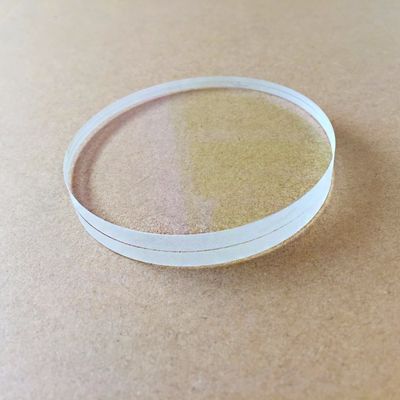

Τεχνολογία τσιμεντοειδούς φακού

Ο τσιμενταρισμένος φακός, που ονομάζεται επίσης και αχρωματικός φακός, σχηματίζεται με τσιμέντο δύο στοιχείων μεμονωμένου φακού. Η απόδοση της πολύχρωμης (λευκού φωτός) απεικόνισης είναι σημαντικά υψηλότερη από αυτή ενός μεμονωμένου φακού. Ο αχρωματικός φακός αποτελείται από δύο φακούς διαφορετικών υλικών που είναι κολλημένοι μεταξύ τους για να διορθώνουν τη διασπορά του γυαλιού. Με την εξάλειψη του προβλήματος της χρωματικής εκτροπής, οι αχρωματικοί φακοί έχουν χρησιμοποιηθεί ευρέως σε εφαρμογές πολύχρωμου φωτισμού και απεικόνισης, βελτιώνοντας τη σχέση κόστους-αποτελεσματικότητας.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφές
Υλικά	BK7 ή άλλο οπτικό γυαλί, χαλαζίας, ζαφείρι, Ge, Si, ZnSe, CaF2 κ.λπ.
Διάμετρος	1,5~300mm
Ακτίνα	R0,8mm-∞
Εστιακή απόσταση	-30000mm~+30000mm
Ανοχή πάχους κέντρου	+/-0,01 χλστ
Ανοχή διαμέτρου	+/-0,005 χλστ
Ανοχή εστιακού μήκους	+/-1%
Ακρίβεια επιφάνειας	Ν=1~3
Παρατυπία	ΔΝ=0,1~0,5
Decenter	3''~1''
Ποιότητα επιφάνειας	10/5~60/40
Επένδυση	Κατόπιν αιτήματος
Περιοχή εφαρμογής	Απεικόνιση, Φωτισμός, Λέιζερ κ.λπ

BK7 Aspherical Optical Lens product image

Επαγγελματική Επισκόπηση: Το γεωμετρικό πλεονέκτημα των ασφαιρικών επιφανειών

Στην εξέλιξη του σύγχρονου οπτικού σχεδιασμού, τοΑσφαιρικός οπτικός φακός BK7αντιπροσωπεύει ένα σημαντικό άλμα πέρα από την παραδοσιακή σφαιρική οπτική. ΕΝΑΑσφαιρικός οπτικός φακός BK7διαθέτει ένα περίπλοκο προφίλ επιφάνειας που αποκλίνει από μια τέλεια σφαίρα, επιτρέποντάς της να εξαλείφει τις σφαιρικές εκτροπές πιο αποτελεσματικά από οποιαδήποτε τυπική μονή. Χρησιμοποιώντας γυαλί Borosilicate Crown υψηλής ποιότητας, το καθέναΑσφαιρικός οπτικός φακός BK7παρέχει μια σταθερή, υψηλής ευκρίνειας λύση για σύγκλιση φωτός χωρίς τα φαινόμενα θολώματος που παρατηρούνται συνήθως στην περιφέρεια του φακού.

BK7 Aspherical Optical Lens technical diagram

BK7 Aspherical Optical Lens manufacturing process

BK7 Aspherical Optical Lens application example

BK7 Aspherical Optical Lens quality inspection

Λειτουργικά Πλεονεκτήματα και Εφαρμογές

ΟΑσφαιρικός οπτικός φακός BK7είναι ο ακρογωνιαίος λίθος της φωτονικής υψηλής ανάλυσης. Παρακάτω είναι τα λειτουργικά πλεονεκτήματα και οι πραγματικές υλοποιήσεις:

Απεικόνιση χωρίς εκτροπές:ΕΝΑΑσφαιρικός οπτικός φακός BK7διορθώνει το "θάμπωμα" που προκαλείται από τις οριακές ακτίνες, εξασφαλίζοντας ευκρινή εστίαση σε ολόκληρη την περιοχή του αισθητήρα.
Μείωση βάρους και χώρου:Με την εφαρμογή αΑσφαιρικός οπτικός φακός BK7, οι μηχανικοί μπορούν να απλοποιήσουν πολύπλοκα συγκροτήματα φακών, μειώνοντας το συνολικό μήκος του οπτικού συρμού.
Superior Light Collection:Το μοναδικό προφίλ του αΑσφαιρικός οπτικός φακός BK7επιτρέπει μεγαλύτερα διαφράγματα με χαμηλότερους αριθμούς f χωρίς να θυσιάζεται η ποιότητα της εικόνας.
Διαφορετικά πεδία εφαρμογής:
- Διαμόρφωση δέσμης λέιζερ:Αξιοποιώντας τοΑσφαιρικός οπτικός φακός BK7για τη μετατροπή των δοκών Gauss σε ομοιόμορφα προφίλ επίπεδης κορυφής.
- Ιατρική Ενδοσκόπηση:Ενσωμάτωση μικροΑσφαιρικός οπτικός φακός BK7για την παροχή ευρυγώνιας όψης χωρίς παραμόρφωση εντός των εσωτερικών κοιλοτήτων.
- Ψηφιακή προβολή:Χρησιμοποιώντας τοΑσφαιρικός οπτικός φακός BK7για διασφάλιση ευκρίνειας από άκρη σε άκρη σε συστήματα απεικόνισης με υψηλό αυλό.
- Βιομηχανική επιθεώρηση:Η ανάπτυξη τουΑσφαιρικός οπτικός φακός BK7σε κάμερες μηχανικής όρασης για ταξινόμηση ακριβείας υψηλής ταχύτητας.

1.5mm To 300mm Optical Lens Design, BK7 Dichroic Optical Filter

Συχνές Ερωτήσεις

Ε1: Πότε προτιμάται ένας ασφαιρικός οπτικός φακός BK7 έναντι ενός σφαιρικού φακού;

Απάντηση:ΕΝΑΑσφαιρικός οπτικός φακός BK7είναι απαραίτητο όταν χρειάζεται να διορθώσετε τη σφαιρική εκτροπή σε ένα γρήγορο σύστημα (χαμηλός αριθμός f). Εάν ένας μόνο σφαιρικός φακός δεν μπορεί να επιτύχει το απαιτούμενο μέγεθος κηλίδας, αΑσφαιρικός οπτικός φακός BK7συνήθως λύνει το πρόβλημα ανακατευθύνοντας τις οριακές ακτίνες στο ίδιο εστιακό σημείο με τις κεντρικές ακτίνες.

Ε2: Πώς επαληθεύετε την επιφανειακή ακρίβεια ενός ασφαιρικού οπτικού φακού BK7;

Απάντηση:Χρησιμοποιούμε προφιλόμετρα χωρίς επαφή και 3D συμβολομετρία λέιζερ για να χαρτογραφήσουμε την ασφαιρική επιφάνεια. Αυτό εξασφαλίζει τηνΑσφαιρικός οπτικός φακός BK7συμμορφώνεται ακριβώς με το μαθηματικό πολυώνυμο που ορίζεται στο σχέδιό σας.

Ε3: Μπορεί ο ασφαιρικός οπτικός φακός BK7 να διαθέτει επιστρώσεις υψηλής ισχύος;

Απάντηση:Απολύτως. Εφαρμόζουμε επιστρώσεις με υποβοήθηση απόθεσης ιόντων (IAD) στοΑσφαιρικός οπτικός φακός BK7, επιτρέποντάς του να αντέχει τις υψηλές ενεργειακές πυκνότητες που απαιτούνται στη βιομηχανική συγκόλληση και κοπή με λέιζερ.

Ε4: Είναι διαθέσιμη η ανοχή διαμέτρου ±0,005 mm για τον ασφαιρικό οπτικό φακό micro BK7;

Απάντηση:Ναί. Για μικροοπτικά, χρησιμοποιούμε εξειδικευμένο εξοπλισμό κεντραρίσματος για τη συντήρηση του±0,005 χλστανοχή, εξασφαλίζοντας τηνΑσφαιρικός οπτικός φακός BK7ευθυγραμμίζεται τέλεια με συνδέσμους οπτικών ινών ή μικρο-αισθητήρες.

Ε5: Ο ασφαιρικός οπτικός φακός BK7 έχει καλύτερη θερμική σταθερότητα από τις πλαστικές ασφαίρες;

Απάντηση:Ναι, με βάση το γυαλίΑσφαιρικός οπτικός φακός BK7έχει πολύ χαμηλότερο συντελεστή θερμικής διαστολής και υψηλότερο σημείο τήξης από το πλαστικό, καθιστώντας τοΑσφαιρικός οπτικός φακός BK7πολύ πιο αξιόπιστη σε κυμαινόμενα βιομηχανικά περιβάλλοντα.

Ε: Ποια είναι τα κύρια προϊόντα σας ή σε ποιον τομέα χρησιμοποιούνται τα προϊόντα σας;

ΕΝΑ:Είμαστε ειδικευμένοι στον οπτικό σχεδιασμό, την επεξεργασία οπτικών στοιχείων, τη συναρμολόγηση φακών. Όπως σφαιρικός φακός, ασφαιρικός φακός, κυλινδρικός φακός, καθρέφτης ανακλαστήρας, φίλτρο, φακός ράβδου, φακοί κάμερας κ.λπ. Τα προϊόντα μας χρησιμοποιούνται ευρέως σε εφαρμογές απεικόνισης, λέιζερ, φωτισμού.

Ε: Ποιο είναι το πλεονέκτημά σας;

ΕΝΑ:

Διαθέτουμε περίπου δέκα χιλιάδες οπτικές μονάδες και εξαρτήματα σε απόθεμα και απασχολούμε αρκετούς εξαιρετικούς τεχνικούς και διευθυντές που μας επιτρέπουν να παρέχουμε στους πελάτες εξαιρετική ποιότητα σε σύντομους χρόνους παράδοσης, εξοικονομώντας παράλληλα κόστος ανάπτυξης.
Μπορούμε να βοηθήσουμε τους πελάτες να βελτιστοποιήσουν τα οπτικά συστήματα και να παρέχουμε δωρεάν οπτικές λύσεις ή προτάσεις.

Ε: Ποιο είναι το MOQ σας;

ΕΝΑ:10 τεμ.

Ε: Ποιος είναι ο χρόνος παράδοσης;

ΕΝΑ:1 ημέρα για την απογραφή και 25-35 ημέρες για νέα έργα.

Ε: Ποιος είναι ο τύπος αποστολής σας;

ΕΝΑ:Συνήθως από FedEx, DHL, TNT, EMS κ.λπ. ή από τον πελάτη που ορίζεται.

Ε: Ποιος είναι ο όρος πληρωμής σας;

ΕΝΑ:T/T, L/C, VISA, PayPal, Alipay ή διαπραγμάτευση.

Ε: Ποια είναι η περίοδος εγγύησης ποιότητας σας;

ΕΝΑ:Τρία χρόνια.

Εταιρικό Προφίλ

Η Shanghai Advance Optical-Electronics Technology Co., Ltd. είναι μια επιχείρηση παραγωγής βασισμένη στην τεχνολογία, η οποία ιδρύθηκε επίσημα τον Σεπτέμβριο του 2009. Η τοποθεσία του εργοστασίου βρίσκεται στο βιομηχανικό πάρκο Qingpu, στη Σαγκάη, μόλις μισή ώρα οδικώς από το Διεθνές Αεροδρόμιο Hongqiao της Σαγκάης.

Η εταιρεία συγκεντρώνει αρκετούς εξαιρετικούς τεχνικούς στον κλάδο των οπτικών και διαθέτει ολοκληρωμένες υποστηρικτικές δυνατότητες όπως οπτικό μηχανολογικό και ηλεκτρικό σχεδιασμό, επεξεργασία και υπηρεσίες πωλήσεων. Παρέχουμε ολόψυχα σε κάθε πελάτη υψηλής ποιότητας και βολικά προϊόντα και υπηρεσίες.

Επιχειρηματικό Πεδίο

Ανάπτυξη οπτικών μηχανικών και ηλεκτρικών μονάδων, επεξεργασία οπτικών στοιχείων ακριβείας, σχεδιασμός και επεξεργασία φακών κάμερας, οπτικός σχεδιασμός και λύσεις βελτιστοποίησης οπτικής διαδρομής, τεχνικές συμβουλές και εξυπηρέτηση μετά την πώληση.

Πεδία Εφαρμογής

Μηχανική όραση, τεχνητή νοημοσύνη, βιοϊατρική, έξυπνη πόλη, παρακολούθηση υψηλής τεχνολογίας, όργανα δοκιμών, εξοπλισμός, χάραξη με λέιζερ, ειδικός φωτισμός, επιστημονικά ερευνητικά ιδρύματα κ.λπ.

Πλεονεκτήματα της εταιρείας

Έχετε ολοκληρωμένες δυνατότητες σχεδιασμού, παραγωγής και πωλήσεων και παρέχετε στους πελάτες εύκολες υπηρεσίες προμήθειας μιας στάσης
Διαθέτει δεκάδες χιλιάδες οπτικά καλούπια και δείγματα, τα οποία μπορούν να παρέχουν στους πελάτες γρήγορες υπηρεσίες στεγανοποίησης με χαμηλό κόστος
Να είστε σε θέση να συμμετέχετε νωρίς στην έρευνα και ανάπτυξη νέων προϊόντων του πελάτη, να παρέχετε εφικτά σχέδια και προτάσεις και να κάνετε το έργο λιγότερες παρακάμψεις
